熔断器的组成与外形结构

一、熔断器的组成

1、熔断器是低压配电网络和电力拖动系统中主要用作短路保护的电器。

2、熔断器主要由熔体、安装熔体的熔管和熔座三部分组成。

3、使用时,熔断器应串联在被保护的电路中。正常情况下,熔断器的熔体相当于一段导线;而当电路发生短路故障时,熔体能迅速熔断分断电路起到保护线路和电气设备的作用。

二、熔断器的外形结构与符号

熔断器主要有熔体、安装熔体的熔管和熔座三部分组成。

常见的熔断器有RC系列瓷插式熔断器、RL系列螺旋式熔断器、RM系列无填料封闭管式熔断器、RT系列有填料封闭管式熔断器、RS系列快速熔断器和RZ系列自恢复熔断器。

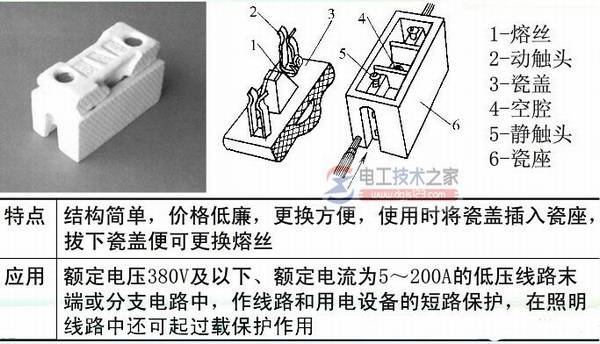

RC系列瓷插式熔断器

熔断器的组成与作用_熔断器的外形结构与符号

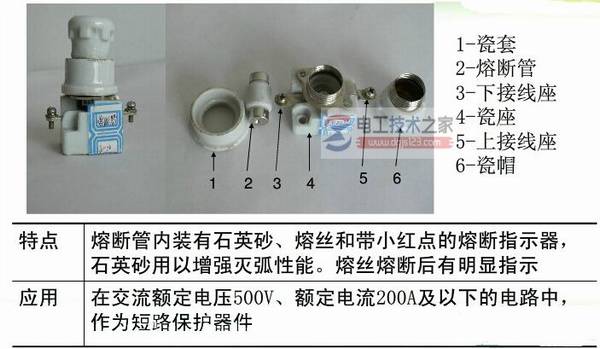

RL系列螺旋式熔断器

熔断器的组成与作用_熔断器的外形结构与符号

RM系列无填料封闭管式熔断器

熔断器的组成与作用_熔断器的外形结构与符号

RT系列有填料封闭管式熔断器

熔断器的组成与作用_熔断器的外形结构与符号

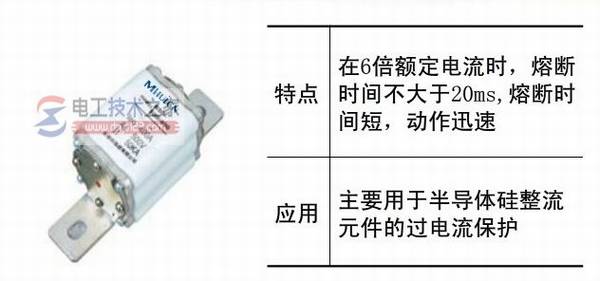

RS系列有填料快速熔断器

熔断器的组成与作用_熔断器的外形结构与符号

RZ系列自恢复熔断器
