按钮开关是什么,按钮开关的功能有哪些


本文介绍了按钮开关的基本知识,什么是按钮开关,在工业生产中按钮开关的功能有哪些,全面了解下按钮开关这个电气设备,掌握下按钮开关的使用方法。

按钮开关是什么

按钮开关是什么,按钮开关的功能有哪些

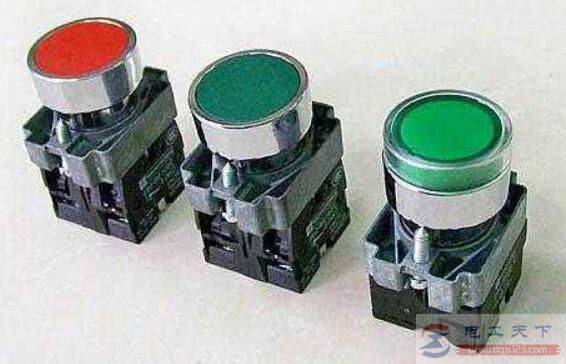

按钮开关是一种主令电器,是一种用人体某一部分施加力而操作,具有弹簧储能复位的控制开关。

按钮开关的触头允许通过的电流较小,一般不会超过5A。

按钮开关的功能

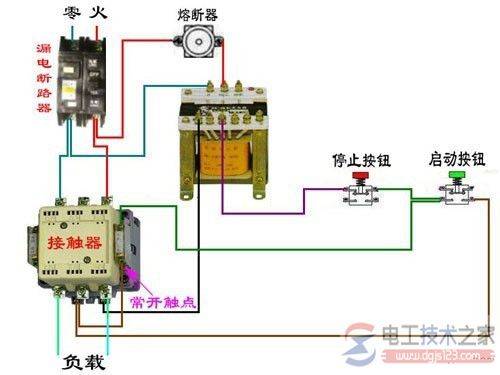

一般情况下,按钮开关不直接控制主电路(大电流电路)的通断,只是在控制电路(小电流电路)中发出指令信号,控制接触器、继电器等电器,再由这些电器去控制主电路的通断、功能转换或电器联锁。

按钮一般由按钮帽、复位弹簧、桥式动触头、静触头、支柱连杆及外壳等部分组成。

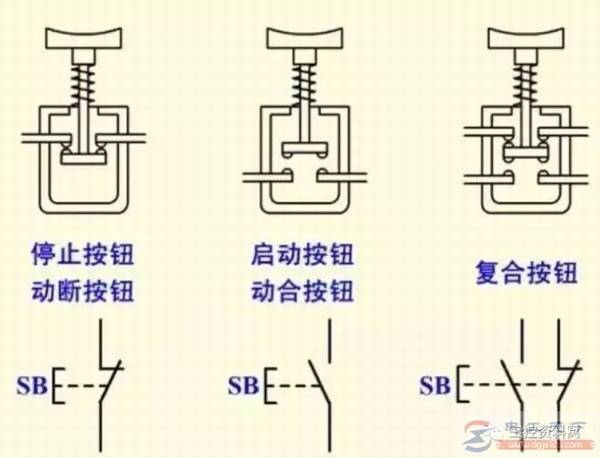

按钮不受外力作用(即静态)时触头的分合状态,分为停止按钮(即动断按钮)、启动按钮(即动合按钮)和复合按钮(即动合、动断触头组合为一体的按钮)。

按钮开关是什么,按钮开关的功能有哪些

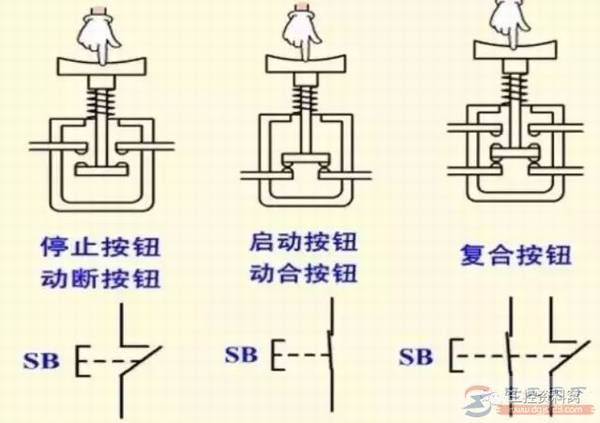

当按钮受外力作用下,触头的分合状态发生改变:

按钮开关是什么,按钮开关的功能有哪些

按钮开关可以完成启动、停止、正反转、变速以及互锁等基本控制。

一般每一个按钮开关有两对触点,每对触点由一个常开触点和一个常闭触点组成。当按下按钮,两对触点同时动作,常闭触点断开,常开触点闭合。

以上就是按钮开关的小知识,希望对大家有所帮助。

了解按钮开关的功能,掌握按钮开关的用法,下面这几篇文章介绍了按钮开关的使用方法,可以看一看。

三相按钮开关的接线图

按钮开关是什么,按钮开关的功能有哪些

分享一款三相按钮开关的接线图,包括急停、A启动、B启动、A限位、断路器与接触器等,一起来了解下。

带灯按钮开关的接线图

按钮开关是什么,按钮开关的功能有哪些

有关带灯按钮开关的接线图,带灯按钮如何接线的问题,包括单极、双极与三极系列按钮开关的接线图,并介绍了带灯按钮的一些基本参数,供大家参考。

急停按钮开关接线图与设计说明

按钮开关是什么,按钮开关的功能有哪些

有关急停按钮开关的接线图,急停按钮开关配合熔断器、接触器、漏电断路器等结合时的接线图,在使用急停的场合,在设计电气控制系统时,急停按钮最好采用常闭触点。
