有关双控开关的定义，双控开关的接线图与电路原理图，包括单联双控开关的接线图，双联双控开关接线图，三联双控开关接线图，包含电路原理与接线方法。
双控开关的接线方法
一、什么是双控开关
1、双控开关的种类
双控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关，按照联数的增加接线困难也会递增，此时一张全面的双控开关接线图就能帮上大忙了。
以下重点介绍这三种双控开关的原理、接法和接线图。
2、什么是双控开关
什么是双控开关，双控开关是指对某个设备进行两个地方的分别控制，比如如果是照明灯，那有在客厅进门控制客厅灯光的，到了卧室要睡觉的时候再跑去客厅关灯就累了，在卧室可以也安一个开关对客厅灯进行控制。
同样在工厂里，对某个电机进行两地控制。
因此，双联双控就是指不地方的两个面板上各两个键，共控制两个电源达到在不同地方可以控制同一设备(如，照明灯)。
二、单联双控开关接线图

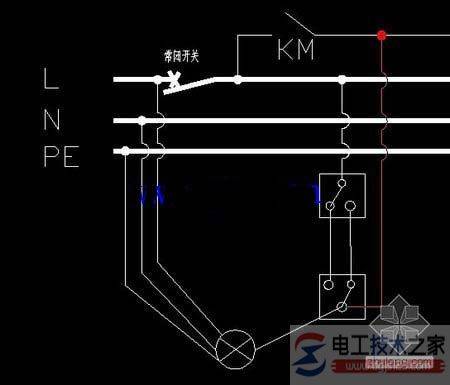

1、单联双控开关接线图
2、单联双控开关原理
单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。 双控开关的电路原理图与接线方法
3、单联双控开关接法
把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀做为整个开关的两端接入电灯的两端。
这样当开关1和2的刀同时接打向各自触点1或同时打向触点2时，电路接通，则灯亮。
若两开关的刀一个打向触点1而另一个打向触点2时，电路不通，则灯灭。
因此，两个开关都可以控制灯。
两个开关可以放在楼梯的上下两端，或走廊的两端，这样可以在进入走廊前开灯，通过走廊后在另一端关灯，既能照明，又能避免人走灯不灭而浪费电。
三、双联双控开关接线图(含原理和接线方法)
1、双联双控开关接线图
2、双联双控开关原理
双联双控开关的定义与单联双控开关的定义差不多，唯一的区别就是双联是2个按钮的开关，单联就只是一个按钮的开关。
什么是双联双控开关？
就是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。
3、双联双控开关的接线
先将一个双控开关的中间接线柱连接到火线，再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片)，然后连接来回线，也就是用两条绿色导线任意连接上下两个接线柱;
零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。 双控开关的电路原理图与接线方法
四、三联双控开关接线图(含原理的接线方法)
1、三联双控开关接线图
2、三联双控开关的原理
三联双控开关的原理跟上面两种双控开关是一样的，就一个控制面板同时集合。
