楼梯灯双控开关的电路图一例

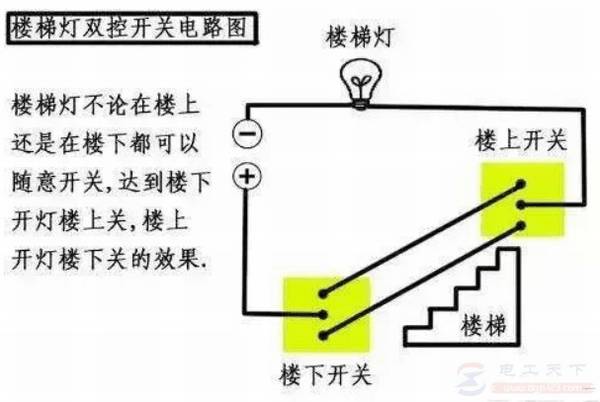

适用于楼梯间的双控开关,在楼梯的不同地方来控制电灯的开与关,就会用到双控开关,这里介绍一个楼梯灯双控开关的电路图,供大家学习参考。

楼梯灯双控开关的电路图

如下图:

楼梯灯双控开关的电路图一例

灯座上的零线接进线的零线,灯座上的火线接两个开关中其中一个的公共端,进线的火线接到另一个开关的公共端,再把两个开关的L1和L1连接起来,L2和L2连接起来。

注意,在买开关时,一定要问清楚,一定要买带公共端的开关,有的开关没有公共端,在这个电路中是不能用的。

说明:

双控开关的连线:用一根火线通过双联开关控制两盏灯。

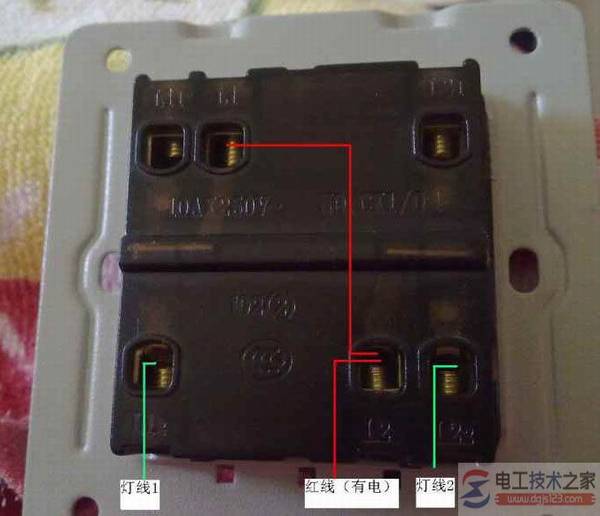

在双联单控开关的两个点并连接入火线,另两个点接灯的控制线就可以了。

如果是双联双控开关,则需要找到L端点并联火线,该点为双控开关的公共点,灯控线分别接入双联的另两个点就可以了。

总结:

双联开关的接线,开关A和开关B,火线进A开关中间的接线端子,上端出线进B开关的上端,A开关的下端出来进B开关的下端,B开关的中间端出来接在灯泡上。

以上就是楼梯灯双控开关的电路图,希望对大家有所帮助。

一灯双控开关接线图与接线方法

楼梯灯双控开关的电路图一例

一灯双控开关接线图,一灯双控开关怎么接线,包括单联双控开关接法、单联双控开关接线图,一灯双控开关、一灯三控开关接线图,一灯两控接线图及接法附开关图,实例及步骤。

单联双控开关接线图及接线方法教程(图文)

楼梯灯双控开关的电路图一例

【单联双控开关接线图及接线方法教程】你正在找单联双控开关接线图吗,恭喜你已经找到了,最全的单联双控开关接线图及接线方式详解,单开单控开关与单开双控开关最大的区别...

三个双控开关控制一盏灯的接线图

楼梯灯双控开关的电路图一例

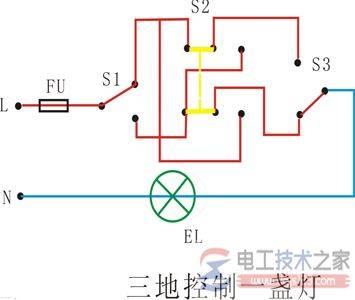

如何实现三地控制一盏灯呢,用三个双控开关即可以实现控制一盏灯的开与关了,这里分享一个三个双控开关控制一盏灯的接线图,供电工朋友们参考。
