【图】光控开关原理图的特点及接线原理


有关光控开关的接线原理图,电容器C3用于防止夜间瞬时强光干扰引起照明灯熄灭,C2可以过滤掉脉冲电流,避免照明灯闪亮,光控开关的电路图特点。

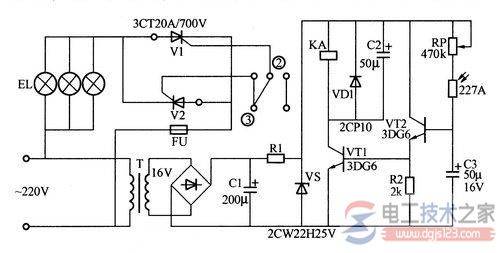

光控开关电路图

特点:白天有光照,灯泡不亮,夜晚黯淡无光,电路自动通电,灯泡亮起。

【图】光控开关原理图的特点及接线原理

白天在较强光照下,光导管227A(一种光敏电阻)两端阻值很小,约20~50kΩ,晶体管VT2获得基极电流而导通,VT1从R2上得到正偏电压也导通,继电器线圈KA得电,继电器的常闭触电②、③断开,两只晶闸管V1和V2没有触发信号而不导通,因而灯泡EL不亮。

夜幕降临时,随着光照强度下降,光导管227A的阻值不断增加,最终可达1MΩ左右,VT1因基极电流太小而截止,VT1也相应截止,继电器KA失电释放,常闭触电②、③闭合,晶闸管V1、V2因其两控制相连而处于双向导通状态,电源被接通,照明灯亮。

图中,电容器C3用于防止夜间瞬时强光干扰引起照明灯熄灭。而当光亮强度在临界点附件缓慢变化时,易引起继电器颤动而使灯光闪动,C2可以过滤掉脉冲电流,避免照明灯闪亮。
