刀开关图片及电气符号


刀开关符号

如下图:

刀开关图片及电气符号

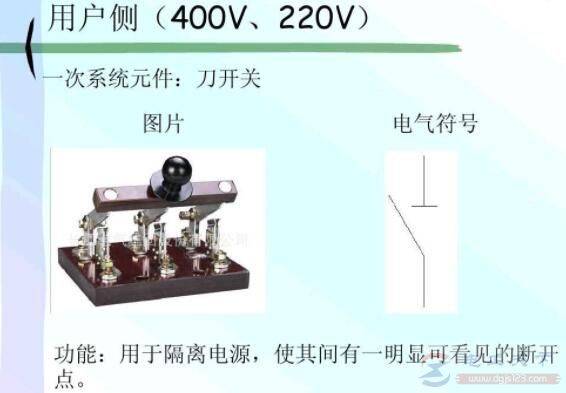

一次系统元件:刀开关。

主要功能:用于隔离电源,使其间有一明显可见的断开点。

双投刀开关图形符号的图文解释

刀开关图片及电气符号

分享一个双投刀开关的图形符号,HS型双投刀开关也称转换开关,常用于双电源的切换或双供电线路的切换等,其示意图及图形符号如图,一起来了解下。

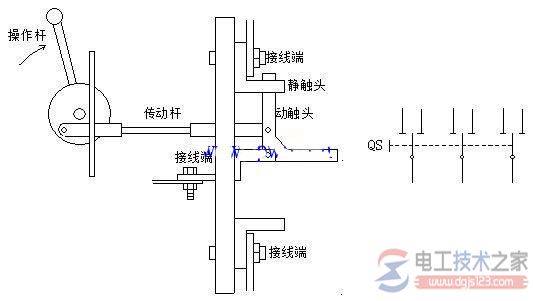

刀开关的结构示意图

刀开关图片及电气符号

分享刀开关的结构示意图与安装方法,刀开关是一种手动电器,主要由手柄、触刀、静插座和绝缘底板等组成,安装刀开关时手柄必须朝上,不得倒装或平装。
