刀开关外形型号含义与电气符号的表示法


有关刀开关外形型号含义与电气符号的表示法,常用刀开关有 HD 系列及 HS 系列板用刀开关、 HK 系列开启式负荷开关和 HH 系列封闭式负荷开关等,其外形图、刀开关的型号含义与电气符号。

刀开关外形型号与电气符号

常用刀开关有 HD 系列及 HS 系列板用刀开关、 HK 系列开启式负荷开关和 HH 系列封闭式负荷开关。

(1) HD 系列及 HS 系列刀开关;

(2) HK 系列开启式负荷开关;

(3) HH 系列封闭式负荷开关。

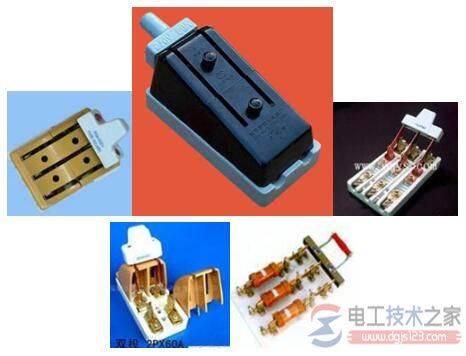

刀开关的外形图

刀开关外形型号含义与电气符号的表示法

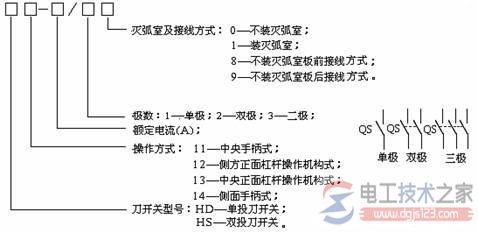

刀开关的型号含义和电气符号图:

刀开关外形型号含义与电气符号的表示法

(a) 型号含义  (b) 电气符号

刀开关的型号含义和电气符号

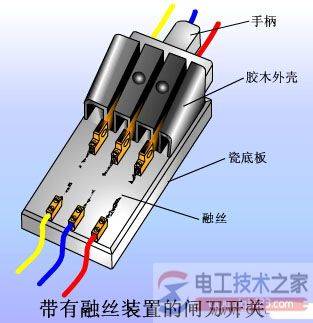

另外,还有一种带溶丝的刀开关,它将刀开关和熔断器的功能综合在一起,如下图:

刀开关外形型号含义与电气符号的表示法
