一灯多控开关怎么接线？一灯多控开关电路接线图

一灯多控开关的电路接线图

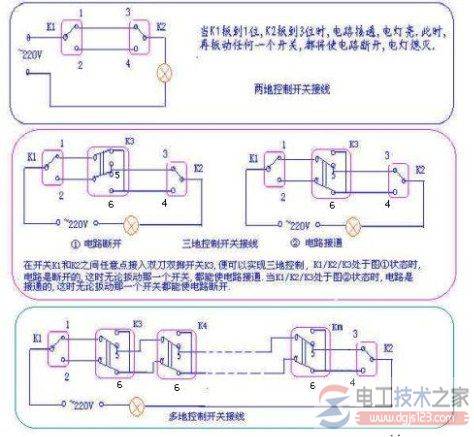

电路图：

一灯多控接线原理：

1、一灯二控，需要二个双联开关（K1、K2）。

2、一灯三控，需要二个双联开关（K1、K2），一个双刀双掷开关（K3）。

3、一灯四控，需要二个双联开关（K1、K2），二个双刀双掷开关（K3、K4）。

4、一灯多控，需要二个双联开关（K1、K2），N个双刀双掷开关（K3、K4、……Kn）。
