电动车控制器电源线有三根线是什么原因


电动车控制器电源线

先看下电动车的线路和工作原理,电动车由电池、控制器、电机等共同组成, 电动车在运行时先将电能经控制器稳定输出给电机,然后将电能转换为机械能。

电动车正常工作除需要正负极外,还需要锁线和电机的三根相线和霍尔传感器线,包括一些附加功能线,比如断电刹车、转吧、高中低速等。

无刷直流电机的工作原理,之前的直流电机有个转换电流方向的电刷,一个碳刷和铜皮接触通电,所以这种碳刷会磨得越来越短,最后完全磨光,需要及时更换,否则就无法转动。

但是,有刷直流电机只要正负两条线即可。

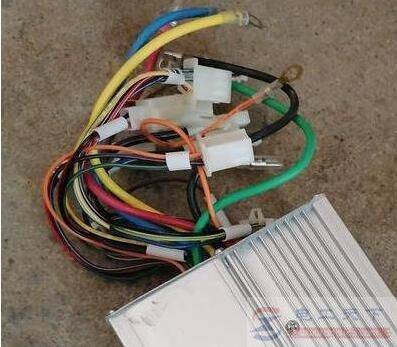

电动车控制器电源线有三根线是什么原因

无刷直流电机的思路,即不用电刷来达到转换转子线圈电流的方向,需要将线圈分成几部分来供电,使每个线圈产生的旋转磁场合力的方向都相同,电机就能转。因此,增加一个电子控制电路,这个控制电路能在不同时间给不同线圈供电,并使它们同向出力,电机不用电刷也能正确产生同向合力而转动。

为了实现无刷能转,需要将电机线圈分成三组,所以无刷电机的线圈有三个线头,加上提供位置信息的霍尔元件线头5条,电动车的无刷电机一般都有8条线。

电动车控制器是用来控制电动车电机的启动、运行、进退、速度、停止及电动车的其它电子器件的核心控制器件。

一般电动自行车采用无刷电机,直流无刷电机一般需要三个相线。

简而言之,依靠改变输入到无刷电机定子线圈上的电流波交变频率和波形,在绕组线圈周围形成一个绕电机几何轴心旋转的磁场,这个磁场驱动转子上的永磁磁钢转动,电机就转起来了。

电机的性能和磁钢数量、磁钢磁通强度、电机输入电压大小等因素有关,更与无刷电机的控制性能有很大关系。由于输入直流电,电流需要电子调速器将其变成3相交流电,且需要从遥控器接收机处接收控制信号,以便控制电机的转速,这就是控制器输出三根线的原因。
