燃气灶电磁阀的二个作用


有关燃气灶电磁阀的作用,在家用燃气灶中,主要有二种类型的电磁阀,一是热电偶电磁阀,二是离子熄火保电磁阀,这里说一说这二种电磁阀的作用,供大家学习参考。

燃气灶电磁阀的作用

1、分别控制灶眼

在燃气灶中的热电偶电磁阀,其作用是实现分别控制灶眼的功能。

热电偶熄保电磁阀的体积比较小,线圈为单圈,热电偶一根导线插在里面的触点上,另一根连接在电磁阀的壳体上。

单圈电磁阀在打火时,需要按压5秒钟左右,以免热电偶产生的电动势不足,导致吸合电磁阀。

此外,有一种是双圈电磁阀,热电偶为3根线,在打火初期先由电池供电,待热电偶产生足够的电动势了,电池放弃供电,转为热电偶供电。

燃气灶电磁阀的二个作用

2、实现整体控制

在燃气灶中的离子熄保电磁阀,其用是实现燃气灶的整体控制。

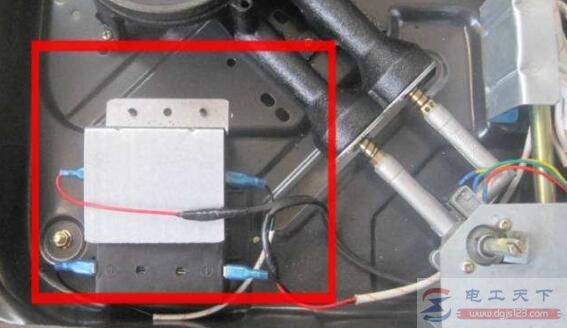

离子熄火保电磁阀的体积较大,在燃气管的末端,连接万向节处,当按压旋钮时,触动微动开关,脉冲点火器检测到了以后,吸合电磁阀阀。

当产生熄火时,先被离子熄保检测到没有电流通过,脉冲点火器做出反应,并开始倒计时,若因风力过大造成的偏焰会在几秒钟之内火焰回到正常状态。

在熄火时,会在倒计时内检测没有电流通过,此时单片机就会做出反应,并断开电磁阀电流,关闭燃气,避免事故。

总结:

一般带有熄火保护装置的燃气灶,均会配备有电磁阀。

电磁阀是阀体的一部分,装在阀体中(阀体组成——微动开关、锥阀、电磁阀、铝压铸外壳),微动开关接通电源,电磁阀连接热电点偶。

在燃气灶中热电偶相当于一个感应器,火焰接触到一定温度把电磁阀打开,通过电磁阀的吸合形成意外熄火保护装置。

如果热电偶感应不到火焰温度以后,电动阀就会关闭。阀体是燃气灶的控制系统,用来控制气路的开关。

以上就是燃气灶电磁阀的作用,主要介绍了燃气灶中热电偶电磁阀、离子熄火保电磁阀的作用,希望对大家有所帮助。
