漏电保护器的种类(电压型与电流型)


有关漏电保护器的种类,包括电流型与电压型漏电保护开关,脉冲式、电磁式、电子式漏电保护器(保护开关),速断型与延时型漏电保护开关等。

漏电保护器的种类

1、漏电保护开关根据动作原理,可分为电压型和电流型两大类,鉴于电压型漏电保护只能作总保护,安全供电可靠性低及保护上的局限性,在我国已淘汰,这里主要介绍电流型漏电保护开关。

2、根据结构和动作原理这种开关可分为脉冲式、电磁式、电子式三大类。

脉冲式漏电保护开关工作原理是利用电流突变而动作,虽然存在有电流、时间动作死区,每条支路投入时都有可能产生误动作的缺点,但脉冲式漏电保护开关具有认别性,可发展为智能型漏电保护开关,作为配电变压器总保护,主干线1级保护,整定动作的电流值、时间值都较大,在多级保护中上述的缺点是完全可以克服的。

电磁式漏电保护开关的特性不受电源电压影响,环境温度对特性影响也很小,耐压冲击能力强,外界磁场干扰小,并具有结构简单、进出线可倒接等优点;但耐机械冲击振动能力较差,满足延时反时限特性要求比较困难,制造要求精密,价格较贵,且灵敏度以30mA为限,只适用于小容量负荷,因而已被电子式漏电保护开关所取代。

电子式漏电保护开关虽存在电源电压、环境温度对特性有影响,耐雷电冲击能力差,抗外磁场干扰弱,结构复杂,进出线不可倒接的缺点,但满足延时反时限特性要求容易,制造简单,灵敏度高,价格便宜。对上述存在的缺点,分别安装稳压电源、温度补偿、过电压吸收器,电子回路采取防干扰措施是完全可以克服的,因而得到广泛应用。特别是电子技术高速发展,集成电路、集成块的广泛应用,保护开关体积越来越小。

根据用户要求可制成速断型,也可制成延时型,并能与各种容量开关(小则几安培,大则几百安培)相配套,满足各类用户要求。

既可制成用户末端后备直接保护(如电源开关插座,手持、移动电动工具、水泵、机床等)的各类漏电保护开关,又能制成用户间接保护(如住宅总保护,低压主、分支线路,配电变压器总保护等)的各种漏电保护开关,因而具有广阔发展前途。

猜你喜欢:

  • 漏电保护器的种类(电压型与电流型)

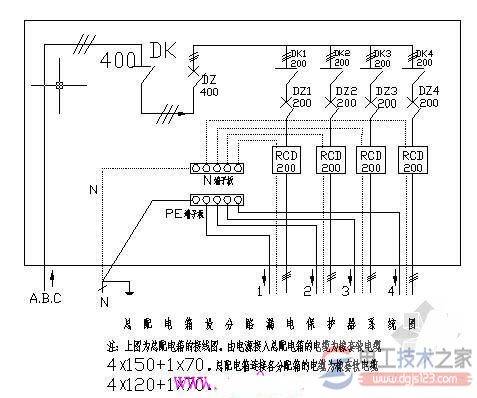

    配电箱漏电保护器的线路接线图

    有关配电箱漏电保护器的线路接线图,学习下配电箱漏电保护器的接线方法,需要的朋友参考下。....

  • 漏电保护器的种类(电压型与电流型)

    漏电保护器的安装要求

    有关漏电保护的六点安装要求,并介绍了漏电保护器安装过程的注意事项,在中性点直接接地的供电系统中,大多采用保护接零措施,安装时要注意留有一定防弧距离等。....

  • 漏电保护器的种类(电压型与电流型)

    漏电保护器的工作原理及安装配置方法

    本文介绍了漏电保护器的工作原理,漏电保护器的安装与配置方法,通过售后服务器的例子,来了解漏电保护器的安装与应用,需要的朋友参考下。....

  • 漏电保护器的种类(电压型与电流型)

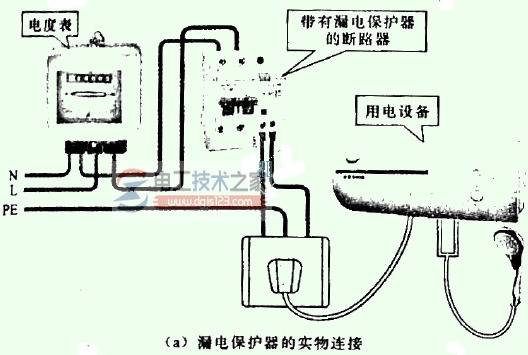

    漏电保护器的连接关系
