一、漏电保护器的工作原理

漏电保护器的工作原理,漏电保护器的安装配置方法

但如何使漏电保护器正常工作,发挥应有的作用,除提高产品质量保证可靠运行外,与被保护线的质量和漏电保护器的安装方式有很大关系。

1、当电气设备发生漏电时,出现两种异常现象:一是,三相电流的平衡遭到破坏,出现零序电流;二是,正常时不带电的金属外壳出现对地电压(正常时,金属外壳与大地均为零电位)。

2、零序电流互感器的作用漏电保护器通过电流互感器检测取得异常讯号,经过中间机构转换传递,使执行机构动作,通过开关装置断开电源。电流互感器的结构与变压器类似,是由两个互相绝缘绕在同一铁心上的线圈组成。当一次线圈有剩余电流时,二次线圈就会感应出电流。

3、漏电保护器工作原理将漏电保护器安装在线路中,一次线圈与电网的线路相连接,二次线圈与漏电保护器中的脱扣器连接。当用电设备正常运行时,线路中电流呈平衡状态,互感器中电流矢量之和为零(电流是有方向的矢量,如按流出的方向为“+”,返回方向为“-”,在互感器中往返的电流大小相等,方向相反,正负相互抵销)。

由于一次线圈中没有剩余电流,所以不会感应二次线圈,漏电保护器的开关装置处于闭合状态运行。当设备外壳发生漏电并有人触及时,则在故障点产生分流,此漏电电流经人体?大地?工作接地,返回变压器中性点(并未经电流互感器),致使互感器申流入、流出的电流出现了不平衡(电流矢量之和不为零),一次线圈申产生剩余电流。

因此,便会感应二次线圈,当这个电流值达到该漏电保护器限定的动作电流值时,自动开关脱扣,切断电源。来自:电工技术之家

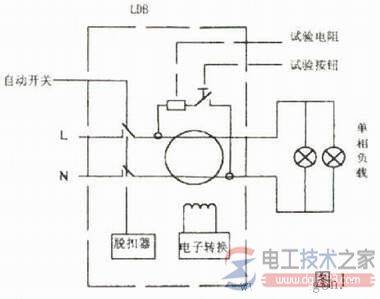

图1是漏电保护器工作原理,正常工作时电路中除了工作电流外没有漏电流通过漏电保护器,此时流过零序互感器(检测互感器)的电流大小相等,方向相反,总和为零,互感器铁芯中感应磁通也等于零,二次绕组无输出,自动开关保持在接通状态,漏电保护器处于正常运行。

当被保护电器与线路发生漏电或有人触电时,就有一个接地故障电流,使流过检测互感器内电流量和不为零,互感器铁芯中感应出现磁通,其二次绕组有感应电流产生,经放大后输出,使漏电脱扣器动作推动自动开关跳闸达到漏电保护的目的。

漏电保护器的工作原理,漏电保护器的安装配置方法

漏电保护器工作原理虽然比较简单,但在实际使用中会出现这样或那样的错误,造成不必要的误动或拒动。

二、 漏电保护器的安装与配置案例

以上介绍下售后服务中遇到的常见的几个实例。

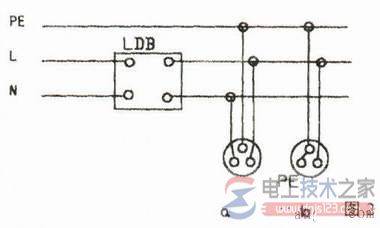

图2是因安装人员的不规范接线,将该插座的零线N端子误连接上保护接地(PE)端子,如图2中b所示,当使用该插座时,电流不经过零线而经过保护接地线返回电源,造成漏电保护器动作。改正方法见如图2中a所示。

漏电保护器的工作原理,漏电保护器的安装配置方法

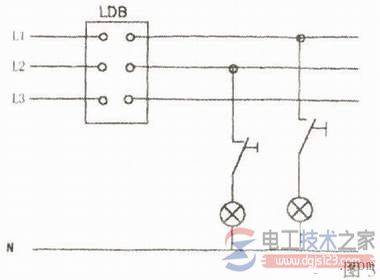

图3误用了三相三线制漏电保护器,因零线不经过漏电保护器,漏电保护器检测到的不是漏电电流而是三相不平衡电流,故在三相线路中只要有一相接通任意负载,电流就远远超过漏电动作电流而跳闸,改正方法是将漏电保护器换成三相四线漏电开关。

图3误用了三相三线制漏电保护器,因零线不经过漏电保护器,(电工技术之家 www.dgjs123.com)漏电保护器检测到的不是漏电电流而是三相不平衡电流,故在三相线路中只要有一相接通任意负载,电流就远远超过漏电动作电流而跳闸,改正方法是将漏电保护器换成三相四线漏电开关。
漏电保护器的工作原理,漏电保护器的安装配置方法

图4两只漏电保护器线路混同,图4a当灯接通后1LDB出现差流,2LDB出现三相不平衡电流,造成1LDB和2LDB跳闸,在图4b中两只漏电保护器共用一根零线,单独合上3LDB或4LDB时不会跳闸。但当同时使用时,两只漏电保护器将同时跳闸,结果造成二条线路不能同时供电,因为二个负载不会大小相同。
漏电保护器的工作原理,漏电保护器的安装配置方法

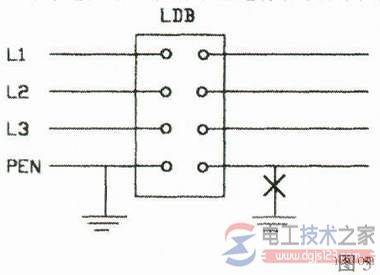

图5在安装漏电保护器时不能重复接地,否则通过零序互感器电流减少,导致漏电保护该跳闸时而不能跳闸。
漏电保护器的工作原理,漏电保护器的安装配置方法

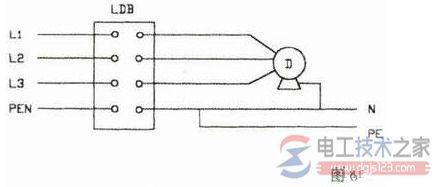

图6接零保护线通过检测互感器,设备当出现漏电时,由于相线漏电流经接零保护线又回过检测互感器,使互感器检测不出漏电流,致使漏电保护器不动作。
漏电保护器的工作原理,漏电保护器的安装配置方法

漏电保护器安装位置不能太高“试验按钮”要处在易操作位置,按试验按钮的目的是模拟人为漏电,强制使漏电保护跳闸,验证能否正常工作,至少每月试验一次。

如果失灵或不动作时,应立即拆下来修理或更换。试按按钮的时间每次不得超过IS也不能连续频繁操作,以免烧毁试验电阻扣线圈。
