判断电磁炉功率管好坏的常用方法


在电磁炉的使用过程中,遇到功率管损坏的问题时,很是让人头疼,这里说一说判断电磁炉功率管好坏的方法,用万用表来测量电磁炉功率管的好坏,供大家参考。

判断电磁炉功率管好坏的方法

1、指针式万用表判断法

在判断电磁炉功率管好坏时,使用指针式万用表,用1K档位测量各个管脚之间的阻值,表针正反测量读数都为无穷大为正常,或只有CE极一向所测电阻在4K左右表示正常。

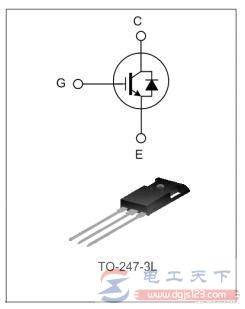

有的功率管内部含有阻尼二极管,如图:

判断电磁炉功率管好坏的常用方法

图1,指针式万用表测量功率管

以上为指针万用表测量的方法,除了CE间单向有4K左右的阻值外,其余都为无穷大,如果其它任意一组有阻值显示则表示电磁炉的功率管已损坏。

2、数字式万用表判断法

判断电磁炉功率管好坏的常用方法

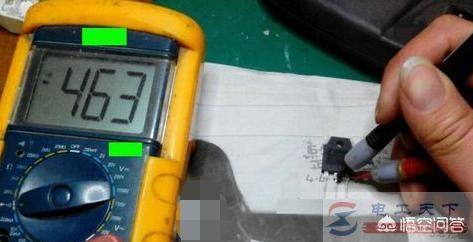

图2,数字式万用表测量功率管

数字式万用表的测量方法,将数字表调至二极管档位,用红黑表笔对各极间进行正反测量,只有红表笔接发射极E,黑表笔接集电极C时,万用表显示屏上才会有读数,显示零点五伏左右是正常。

这是内部阻尼二极管的压降,表针互换如有读数或其它任意一组有读数,则表示功率管已损坏。

判断电磁炉功率管好坏的常用方法

以上方法均是将IGBT拆下测量的,在电路中测量按以上方法不准确。

IGBT损坏一般是内部击穿,只要使用表针测量两端管脚短路,基本就可以判断出功率管是否损坏,如需进一步测量,则要将其拆下,然后按以上方法来测量。

以上简单介绍了判断电磁炉功率管好坏的方法,希望对大家有所帮助。
