8脚dc24v继电器接线示意图,8脚继电器接线原理图


有关时间继电器的接线方法,不同继电器的接线方法略不同,以8脚dc24v继电器为例,介绍下8脚继电器的8个接线端子的接线方法,也就是八脚中间继电器的接线图,一起来学习下。

八脚中间继电器接线图

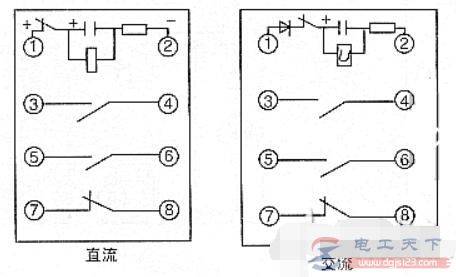

八脚中间继电器 端子及触点分布:

5和6是一对公共端子,1和2是一对常闭触点,3和4是一对常开触点。7、8不通电时,5—6和1—2接通,通电后就会断开1—2,而5—6不断,再和3—4接通。

8脚中间继电器接线图

如下图:

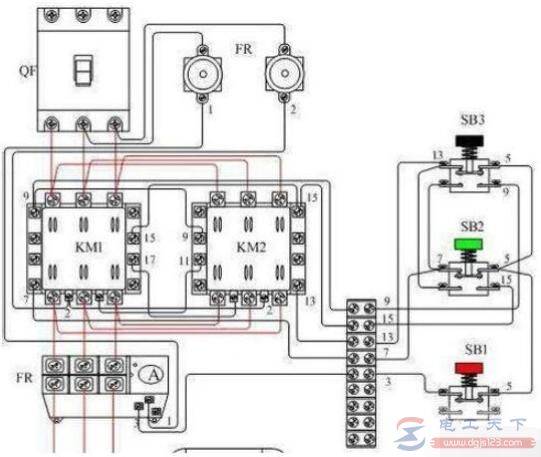

8脚dc24v继电器接线示意图,8脚继电器接线原理图

8脚dc24v继电器接线示意图,8脚继电器接线原理图

一般中间继电器是双刀双掷开关,7—8端子接内部的线圈,在使用时会并联一个续流二极管,二极管接入时的极性和继电器端子标注相反(8+接二级管的负极,7-接二级管的正极),达到预定值时,继电器会工作驱动电路断开,在一瞬间会因为自感电压产生很高的的电流,该电流会流过续流二级管,而不经过起到电路,从而保护电路中的元件。

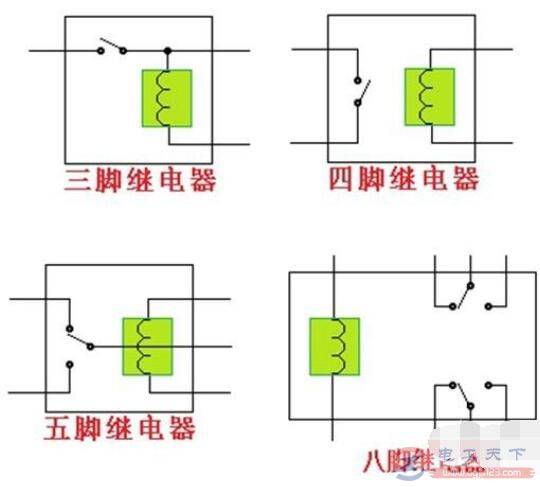

三脚继电器、四脚继电器、五角继电器及八脚继电器:

8脚dc24v继电器接线示意图,8脚继电器接线原理图

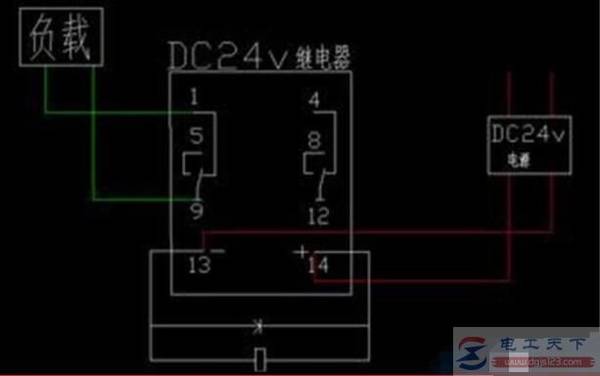

24v继电器8脚接线图,如下:

8脚dc24v继电器接线示意图,8脚继电器接线原理图

另一例8脚24v继电器接线图,如下:

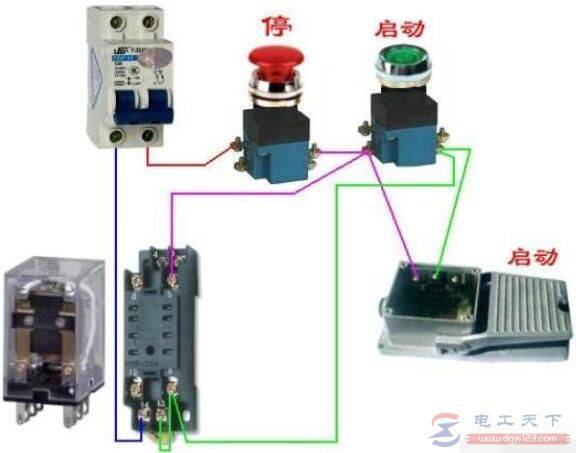

8脚dc24v继电器接线示意图,8脚继电器接线原理图

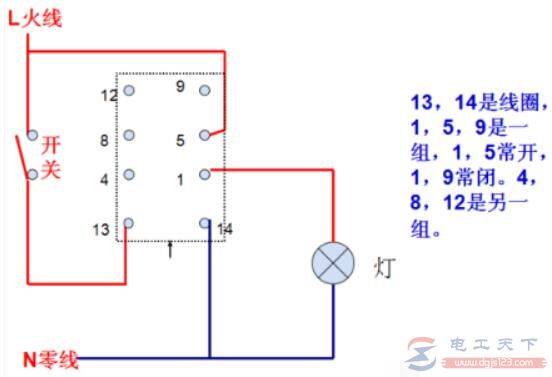

继电器线圈1-3

12-4,9-1是常闭;12-8,9-5是常开。

8脚继电器的接线图

电源接电源,2,7一组常开,一组常闭。复位是给时间继电器清零的,和普通的不一样,那种是断时间继电器电源控制,这个有外部控制端。

220的需要看怎么用,比方控制一个灯,2,7接220,不分零火。如果要实现延时开,8接火,6接灯,灯另一端接零;而如果实现延时关,8接火,5接灯,另一端接零。

8脚dc24v继电器接线示意图,8脚继电器接线原理图

多数八脚继电器是两脚接线圈。六脚分两组,分别有三个脚组成一个常开点,一个常闭点和一个公共端。继电器上一般都标有接线图,显示哪两脚是接线圈的正负,哪些脚是对应的开闭点。

根据是需要常开点还是常闭点,来确定具体线路的接线方法。对于直流线圈需要看好电源的正负。

8脚dc24v继电器接线示意图,8脚继电器接线原理图

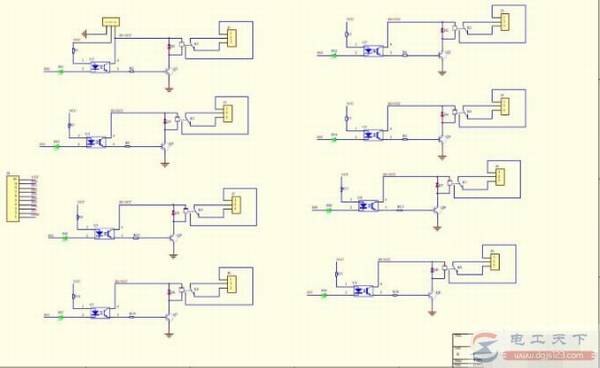

8脚继电器原理图,如下:
