带灯按钮开关接线图(单极/双极/三极带灯按钮)


有关带灯按钮开关的接线图,带灯按钮如何接线的问题,包括单极、双极与三极系列按钮开关的接线图,并介绍了带灯按钮的一些基本参数,供大家参考。

带灯按钮开关的接线图

带灯按钮如何接线的问题?

当开关连接不同电机时,主要的接线原理是一样,只要搞清顺序即可。

这里提供了不同触点类型带灯按钮的接线方式:单极,双极带灯按钮。

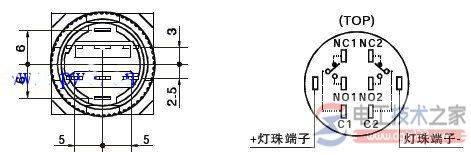

单极的一般在设计时以双极为主,故接线方式基本相同。此类开关的触点类型为11/22,其底部预览和端子排列:

带灯按钮开关接线图(单极/双极/三极带灯按钮)

双极带灯按钮开关接线电路图:

带灯按钮开关接线图(单极/双极/三极带灯按钮)

三极带灯按钮

三极系列按钮产品底部布局如下,标明的为相关引脚:

带灯按钮开关接线图(单极/双极/三极带灯按钮)

其带灯接线图与双极的相一致。

四极带灯按钮开关

同样的,其底部预览如下:

带灯按钮开关接线图(单极/双极/三极带灯按钮)

开关接线图:

带灯按钮开关接线图(单极/双极/三极带灯按钮)

以上为各种常见触点类型带灯按钮的接线图,附备注下带灯按钮的一些基本参数:

开关额定值: AC-15 36V/10A 110V/10A 220V/5A 380V/2.7A 660V/1.8A

DC-13 24V/4A 48V/4A 110V/2A 220V/1A 440V/0.6A

约定发热电流: 1th 10A

触电电阻: ≤50mΩ

绝缘电阻: ≥10mΩ

机械寿命: 一般钮n≥100×10次; 旋钮≥30×10次. 钥匙钮n≥5×10次; 急停钮≥5×10次
