浮球开关380线圈交流接触器的接法
三根火线分ABC，取A相直接接在A1上，取B相一根接在浮球的常闭点之一，另一常闭点接A2，就是浮球落下之后A1A2能得到AB两相电压。

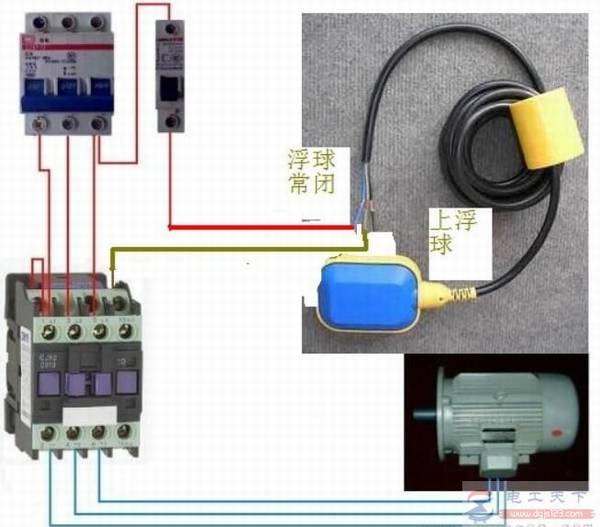

380水泵浮球开关与380v交流接触器接线法，见下图：
