一些常用的电工基本电路接线图,学电工必会电路接线图,收集了一些工作中常用的电路接线图,帮助大家学习电路的接线方法,需要的朋友参考下。

电工基本电路接线图大全

以下图片是电工入门的资料,必学资料,其中很多是工作中常用的接线图。

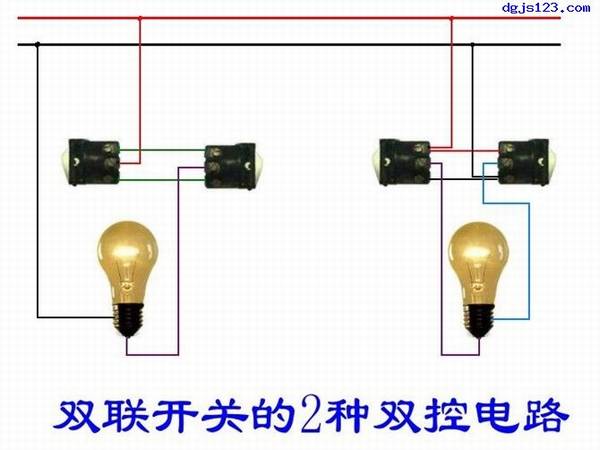

下图是双联开关的接线,两个开关控制一盏灯,电工家装的时候常用,很实用。

电工基本电路接线图大全,学电工必会电路接线图

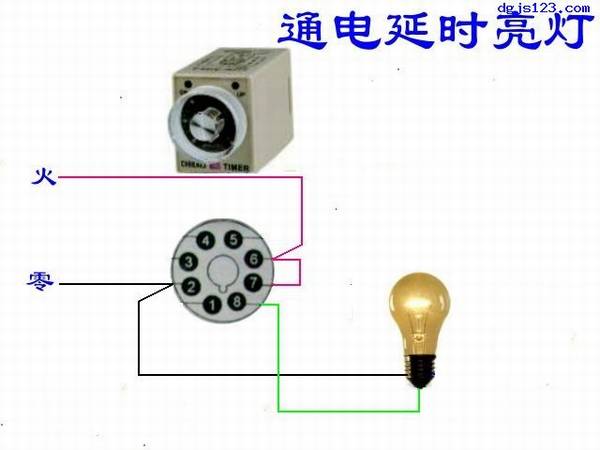

下图是通电延时亮

电工基本电路接线图大全,学电工必会电路接线图

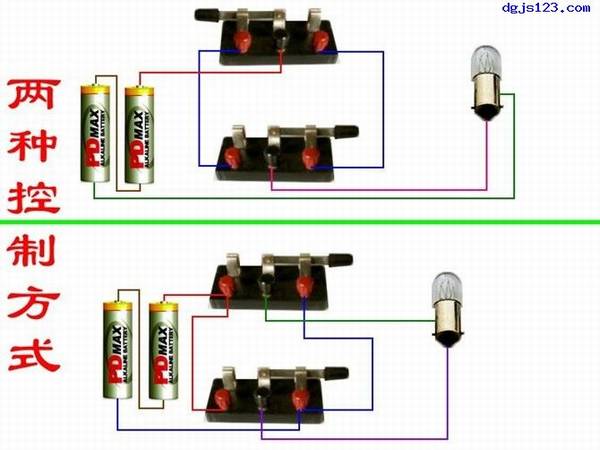

双联开关接线实验,电源换成电池了。

电工基本电路接线图大全,学电工必会电路接线图

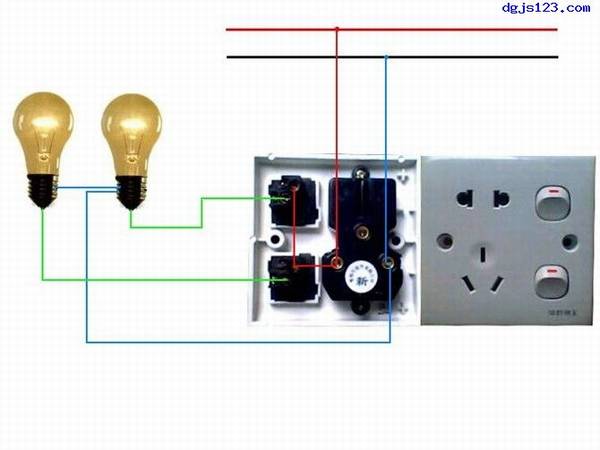

很常用的接线方法,也有人把这个开关接成控制插座的开关。

电工基本电路接线图大全,学电工必会电路接线图

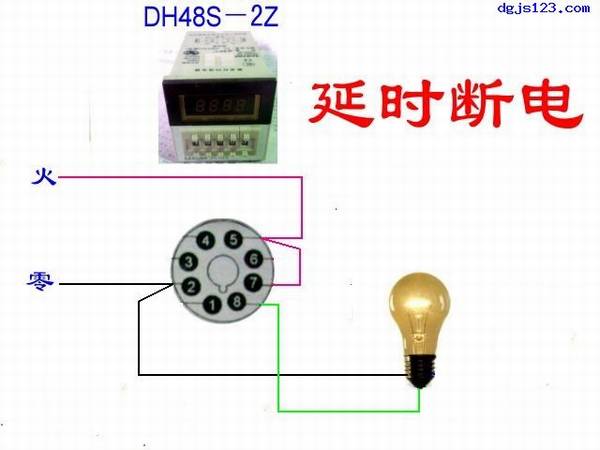

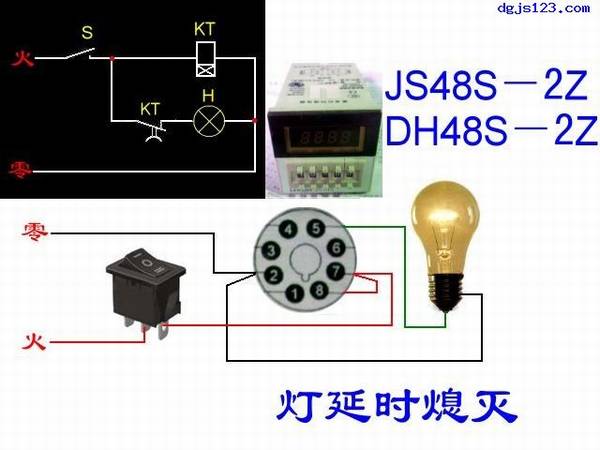

下图是延时断电,楼梯灯也可以用。

电工基本电路接线图大全,学电工必会电路接线图

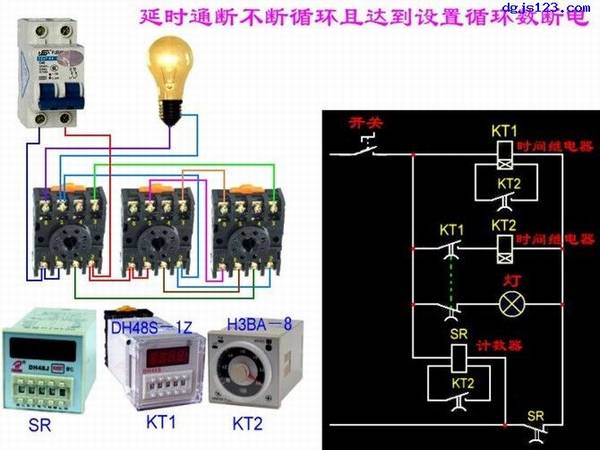

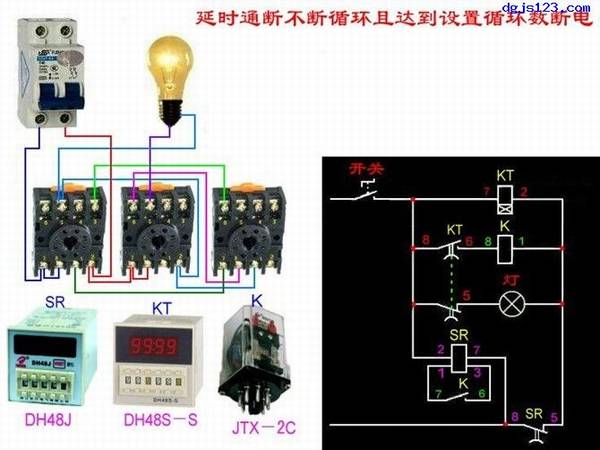

这个有点复杂了,不用死记。有需要时再把按图接即可。

电工基本电路接线图大全,学电工必会电路接线图

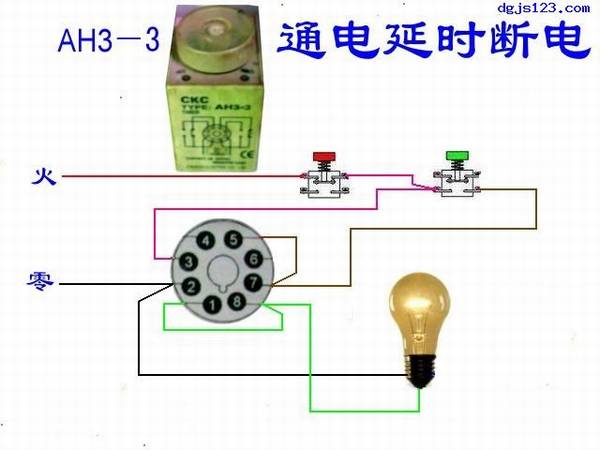

这个可以接成楼梯灯延时熄灭
电工基本电路接线图大全,学电工必会电路接线图

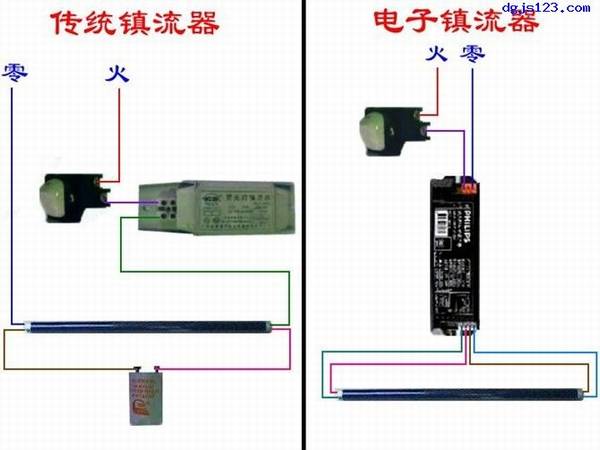

这是日光灯的接法,左边的图为传统的电感式镇流器,右图为电子式镇流器。
电工基本电路接线图大全,学电工必会电路接线图

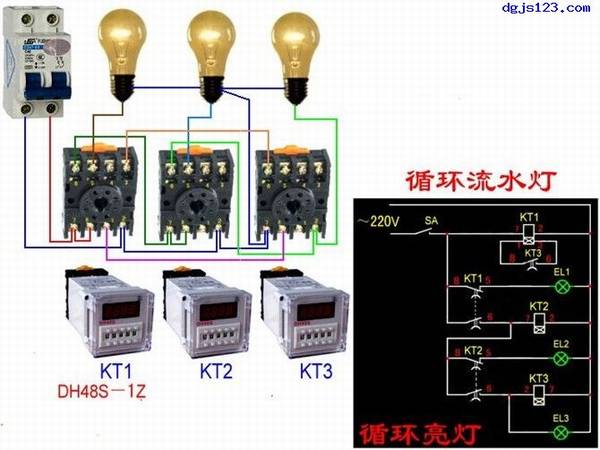

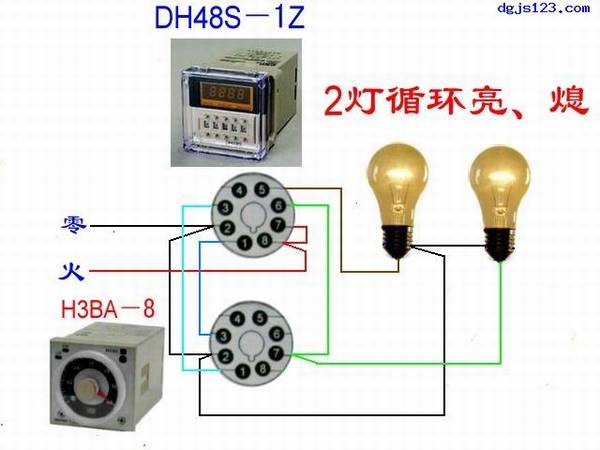

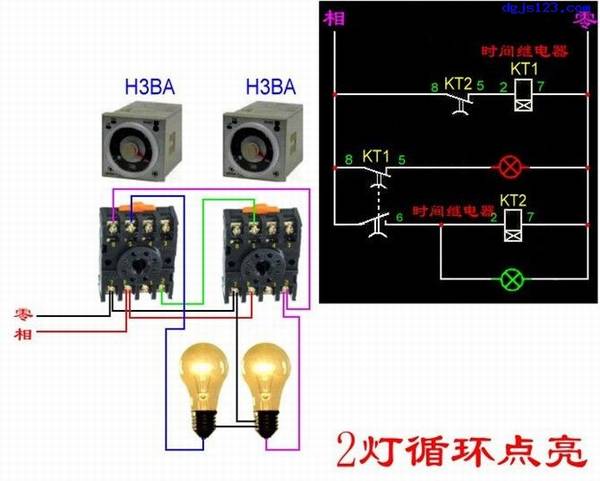

下图全部的图都不用记,使用时按图接线即可。
