怎么拆卸修理和试验交流电焊机?


当交流电焊机发生故障时,需要及时査明故障,然后进行拆卸和修理。

交流电焊机的修理步骤如下

1、先断开电源,拆下外壳,然后把一、二次线端子作好标记,并将其拆下。

2、拆卸调节机构、手柄、螺杆、齿轮和弹簧等,并记好位置;然后检查这些元件的损坏程度,严重损坏者予以更换。

3、检查绕组故障点。如果二次线圈外层有短路或接地等局部缺陷,一般可用玻璃丝带、黄蜡绸或云母垫片等将损坏处包好;如果一次线圈内层短路,则应重绕线圈。

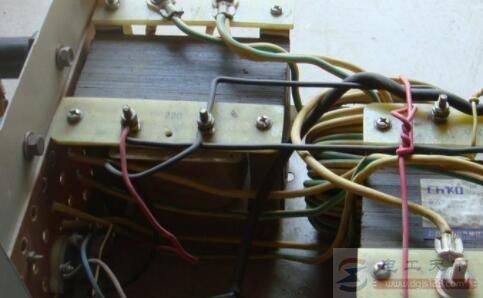

怎么拆卸修理和试验交流电焊机?

4、重绕线圈或检修铁芯时,应先松开铁芯夹板,拆除横轭铁,再取出二次和一次线圈。

5、检査各连接点,卸下后除锈,然后重新拧紧。

6、清除各零部件上的灰尘和锈蚀,并在外壳上刷防锈漆。

检修后组装电焊机,组装顺序与拆卸相反。在组装完成之后,需要进行如下检査和试验:

(1)测量初、次级绕组的绝缘电阻,其值应不低于0.5兆欧。否则,应进行干燥处理。

(2)测定一次侧空载电流,其值应不超过额定值的10%;测量二次侧空载电压,其值不应超过 80 伏。

(3)检査焊接电流的调节范围。最小焊接电流应在额定值的25%以上,最大焊接电流不应小于额定值的120%;工作电压U—般为U=20+0. 04I(伏 )。如果起弧稳定,电焊机即可投入使用。
