热风枪焊接方法及步骤详解


有关热风枪的小知识,热风枪是电子维修领域不可缺少的维修工具,先来了解下热风枪的基本组成部分,再来学习下热风枪的焊接方法和步骤,有需要的朋友参考下。

热风枪焊接方法

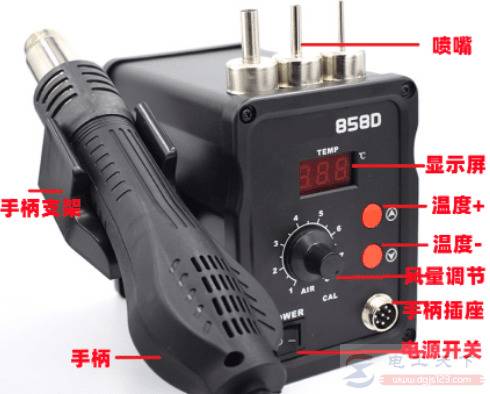

在讲解热风枪焊接技术之前,了解一下热风枪的结构, 热风枪由主机,手柄,喷嘴,温度显示屏,风量调节旋钮,温度调节按键,连接手柄的八芯插座和主机电源开关组成,如图:

热风枪焊接方法及步骤详解

上面有温度加减按键,按+键温度上升一度,按-键温度减小一度,紧按不放温度连续加或者连续减。主机上旁边的支架是手柄支架,当手柄喷嘴在支架朝上放置时 热风枪自动降温休眠,当手柄离开支架喷嘴方向朝下放置时 热风枪继续加温工作。

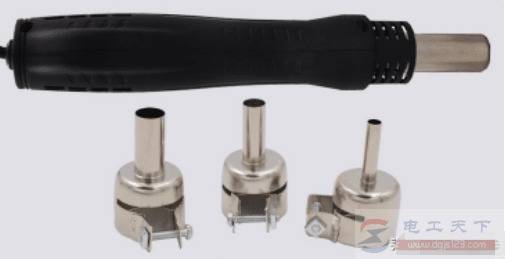

下图是热风枪手柄,手柄前端是高温喷嘴,可以根据拆卸元件大小不同更换大小不同的喷嘴。手柄内部由电热丝,传感器,感应器,无刷涡流风机组成,手柄连线通过8芯插座与主机的电子温控电路相连,组成电子温控和安全保护系统。如图:

热风枪焊接方法及步骤详解

以上介绍了热风枪的基本组成部分,现在讲解下热风枪操作步骤和焊接方法,供大家参考。

一、热风枪拆装电阻、电容、三极管和IC芯片等小元件的方法

拆元件、先在元件上加适量松香,用镊子轻轻夹住元件,再用热风枪对小元件均匀移动加热,直到拿镊子的手感觉到焊锡已经熔化,即可取下元件。

装元件、先在元件上加适量松香,然后用镊子轻轻夹住元件,使元件对准焊点,接下来用热风枪对小元件均匀移动加热,待元件下面的焊锡充分熔化,松开镊子。或者把元件放好并对其加热,待焊锡溶化再用镊子碰一碰元件,将元件对位。

二、热风枪风量和温度调节

1、拆卸贴片元件时风量调节在1-2挡,温度调节在350-380度;

2、拆卸四面贴片芯片时,风量调节在3-4挡,温度调节在350-380度;

3、拆卸两面贴片芯片时,风量调节在4-5挡,温度调节在350-380度。

三、热风枪拆焊不同元件时的时间控制

1、电阻,电容等贴片元件拆焊时间是5秒左右;

2、一般普通的贴片IC拆焊时间是15秒左右;

3、小BGA贴片芯片拆焊时间是30秒左右;

4、大BGA贴片芯片拆焊时间为50秒左右。

四、热风枪使用注意事项

1、不能在易燃气体,易燃易爆物体附近使用热风枪;

2、不能吹纽扣电池,锂电池,胆电容等易爆元件;

3、热风枪手柄避免磕碰掉落,以免损坏发热芯;

4、焊接完毕后,手柄喷嘴端必须朝上放到热风枪主机支架上,由于手柄上的重力感应,热风枪会自动降温休眠,使其处于安全工作状态。
