怎么理解磁通量φ?


磁通量φ的概念

在磁感应强度为B的匀强磁场中,垂直于磁感线放置一面积为S的平面,穿过该平面的磁通量为φ=BS。

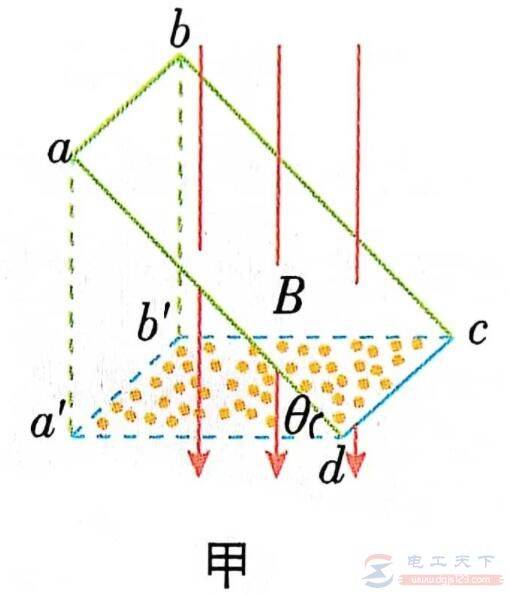

1、如果磁感线与平面不垂直,如图甲,公式中应理解为该平面在垂直磁场方向上的投影面积,如果该平面与垂直磁场方向间的夹角为,那么投影面积应为Scosθ,穿过该平面的磁通量为φ=BScosθ。

怎么理解磁通量φ?

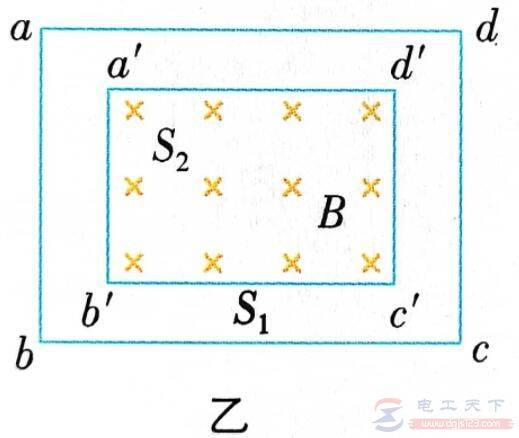

2、指闭合回路中包含磁场的那部分有效面积,如图乙,闭合回路abcd和闭合回路a′b′c′d′虽然面积不同,但穿过它们的磁通量却是相同的,φ=BS2。

怎么理解磁通量φ?

3、某闭合回路内有不同方向的磁场时,需要分别计算不同方向的磁场的磁通量,然后规定某个方向的磁通量为正,反方向的磁通量为负,求其代数和。

4、磁通量与线圈的匝数无关,只要n匝线圈的面积相同,放置情况也相同,那么穿过n匝线圈与穿过单匝线圈的磁通量就相同。

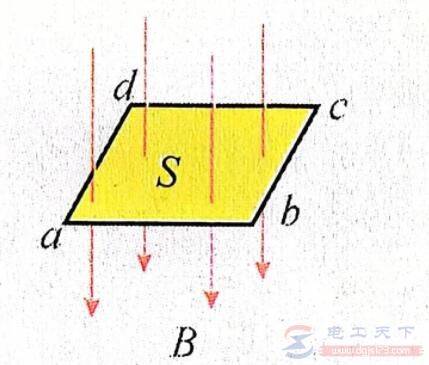

注意下磁通量的正负,设向下为正方向,此时穿过线圈abcd的磁通量为BS,如果将线圈abcd翻转180°,那么穿过线圈abcd的磁通量为-BS。

如下图:

怎么理解磁通量φ?
