绝缘杆的结构组成部分


有关绝缘杆的结构组成,绝缘杆从结构上分为三大部分,一是工作部分,一是绝缘部分,一是握手部分,为电工的常用工具之一,了解清楚绝缘杆的结构,对用好绝缘杆大有帮助。

绝缘操作杆的组成

绝缘杆一般有三节,根据需要使用其中的一节、二节、三节。

绝缘杆由三部分组成:

1、工作部分:起完成操作功能的作用,大多由金属材料制成,样式因功能不同而不同,并均安装在绝缘部分的上面;

2、绝缘部分:起绝缘隔离作用,一般由电木、胶木、塑料带、环氧玻璃布管等绝缘材料制成;

3、握手部分:用与绝缘部分相同的材料制成,为操作人员手握部分。

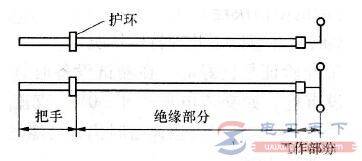

绝缘杆的结构,如图:

绝缘杆的结构组成部分

绝缘杆由工作部分、绝缘部分和把手部分等组成。

工作部分一般用金属制成。

绝缘部分与把手部分以护环相隔开,它们是用浸过绝缘漆的木材、硬塑料、胶木或玻璃钢制成。

绝缘杆的把手和绝缘部分的最小长度,可以根据使用电压的高低和使用场所的不同而定。

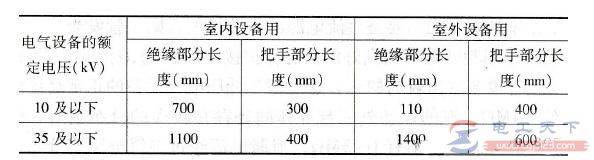

绝缘杆的长度见下表:

绝缘杆的结构组成部分

绝缘操作杆的试验周期规定:

1、各式绝缘操作杆,应每年试验一次(存放在无人值班的变电所的操作杆及测验用绝缘操作杆除外)。

2、存放在无人值班的配电所内的操作绝缘杆,应每2年试验一次。

3、测验用绝缘操作杆,应每6个月试验一次。

以上就是绝缘杆的结构组成部分,以及绝缘操作杆的试验周期规定的相关内容,希望对大家有所帮助。
