有关双控开关的接线方法,在电路中对双控开关接线时,各端子应该接哪一根线,这里分享一例单联双控开关的接线图,与大家一起来学习下双控开关的接线方法。

单联双控开关的接线图

1、单开单控开关

后面有两个触点,分别是L和N,L代表火线,N代表零线,把火线和零线分别接在L和N触点上就OK了。

一例单联双控开关的接线图,实例学习双控开关接线方法

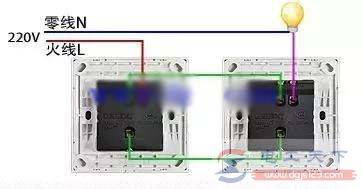

2、单开双控开关

后面有三个触点,分别是L、L1、L2。把两个L1、L2分别用线连起来,火线接在一个双控开关的L触点上,零线接在另一个双控开关的L触点上。

一例单联双控开关的接线图,实例学习双控开关接线方法

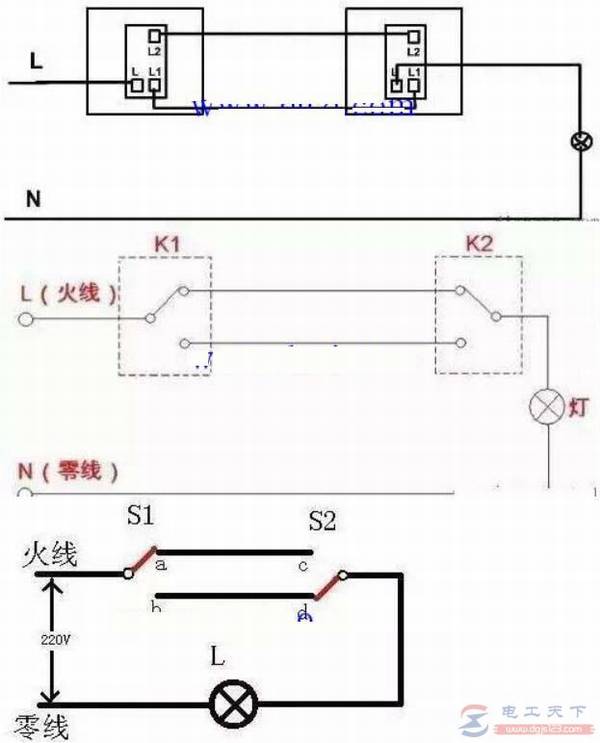

3、单联双控开关接线图

一例单联双控开关的接线图,实例学习双控开关接线方法

单联双控开关接线图与接线方法

一例单联双控开关的接线图,实例学习双控开关接线方法

有关单联双控开关的接线图,单开单控开关与单开双控开关的触点区别,通过具体的线路接线图,了解下单联双控开关的接线方式。

单联双控开关接线图及接线方法教程

一例单联双控开关的接线图,实例学习双控开关接线方法

【单联双控开关接线图及接线方法教程】你正在找单联双控开关接线图吗,恭喜你已经找到了,最全的单联双控开关接线图及接线方式详解,单开单控开关与单开双控开关最大的区别...

单联双控开关接线图详解

一例单联双控开关的接线图,实例学习双控开关接线方法

有关单联双控开关接线图,单开单控开关与单开双控开关的接线方法图解,单开单控开关,后面有两个触点,单开双控开关,后面有三个触点,注意零线与火线要接到正确的触点上。
