四联双控与双联双控怎么接线,附双控开关的实物接线图


有关双控开关的接线方法,四联双控和双联双控怎么接线,在接线方式上有什么不同,只说理论是没有用的,来看下四联双控与双联双控的接线实物图,以实例来学习就会容易很多。

四联双控与双联双控接线图

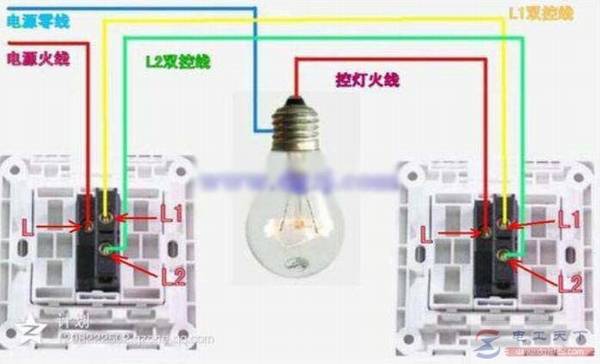

1、两地双控开关接线图(双控开关有三个接线孔)

四联双控与双联双控怎么接线,附双控开关的实物接线图

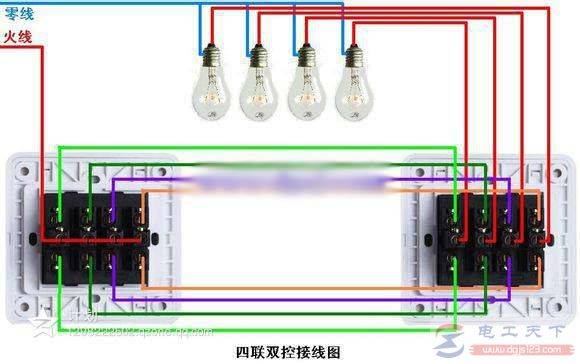

2、四联双控的接线图

四联双控与双联双控怎么接线,附双控开关的实物接线图

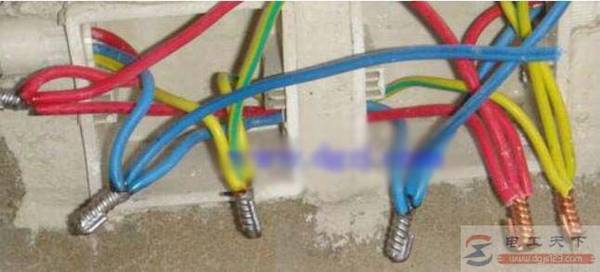

3、并线头

四联双控与双联双控怎么接线,附双控开关的实物接线图

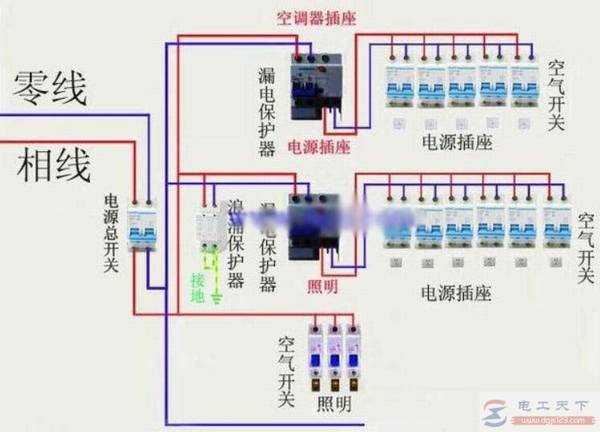

4、配电箱线的接线图

四联双控与双联双控怎么接线,附双控开关的实物接线图

一个双联双控开关的接线图,附双控开关的接线要点

四联双控与双联双控怎么接线,附双控开关的实物接线图

在家庭电路中,如何用一个双联双控开关来控制一盏灯的异地开与关,这里分享一个双联双控开关的接线图,通过本例来了解下双联双控开关的接线方法。

双联单控开关接线实物图与接线方式

四联双控与双联双控怎么接线,附双控开关的实物接线图

有关双联单控开关接线实物图与接线方式,火线并联后,进入两个按钮,出来2个火线到目标的两个端子,双联单控是一个开关上2个按钮控制1个目标(灯)的两种状态。

一个双联双控开关的接线图,双开双联双控开关的接线法

四联双控与双联双控怎么接线,附双控开关的实物接线图

分享一个双联双控开关的接线图,使用双控开关实现两个地方的开关控制一个灯,这里提供二个双联双控开关控制电灯线路的接线图,供大家学习参考。
