家庭装修中三控开关接线图,附单控和双控开关的接线图


有关家用开关的接线图,在家庭装修时会用到单控开关、双控开关,有些复杂布局的情况下会用到三控开关,这里介绍了三控开关的接线图,以及单控和双控开关的接线图,供大家参考。

单控、双控与三控开关的接线图

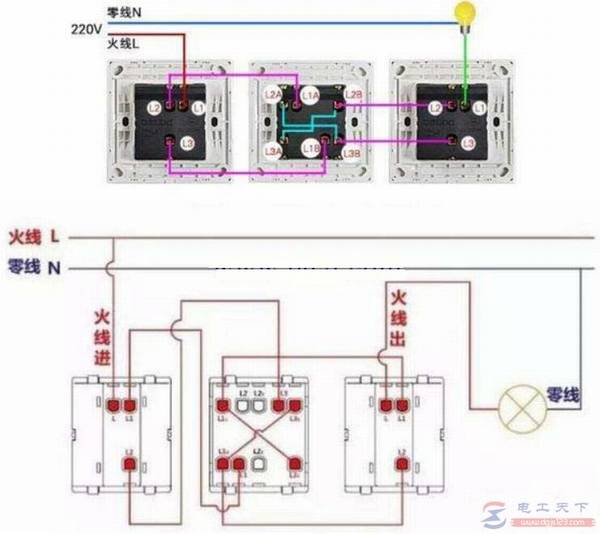

1.三控开关接线图

家庭装修中三控开关接线图,附单控和双控开关的接线图

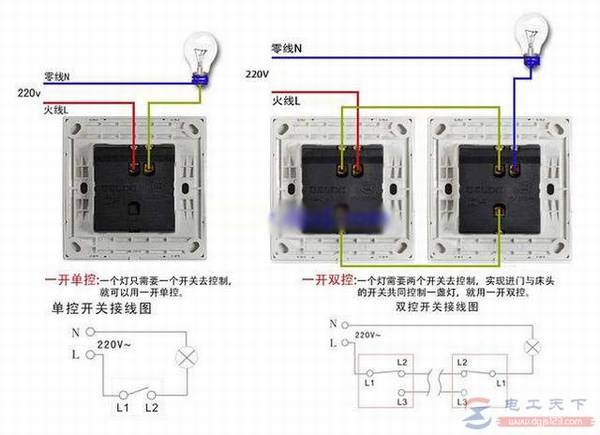

2.单控和双控开关的接线图

走廊适合设计这种双控开关。

家庭装修中三控开关接线图,附单控和双控开关的接线图

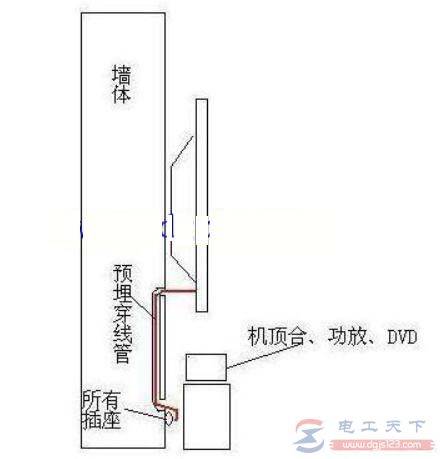

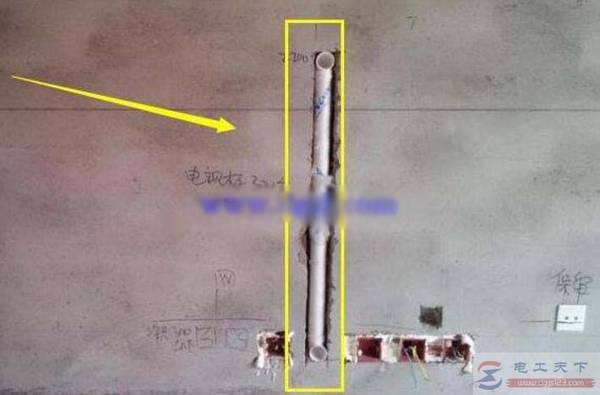

3.客厅的电视背景墙,需要预埋75的pvc管在墙上,电视机的各种信号线和电源线均通过预埋管穿入与墙上的插座连接,不露出难看的电线。

家庭装修中三控开关接线图,附单控和双控开关的接线图

家庭装修中三控开关接线图,附单控和双控开关的接线图

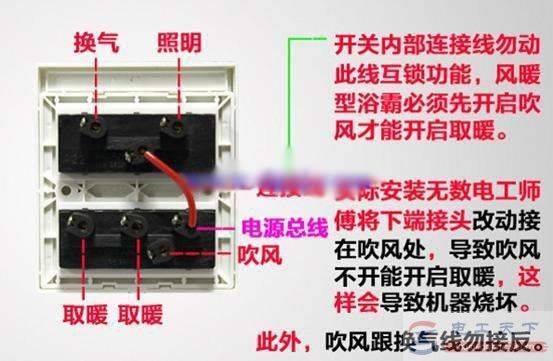

4.卫生间的风暖浴霸接线较为复杂,许多安装师傅将下端头改动接在吹风处,导致吹风机不能开启取暖,还会烧坏电器。

家庭装修中三控开关接线图,附单控和双控开关的接线图

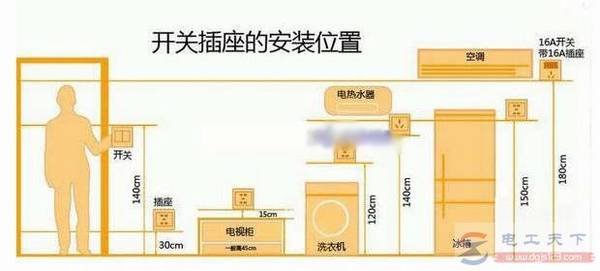

5.家中各个地方的插座,高度要按此设计才规范。

家庭装修中三控开关接线图,附单控和双控开关的接线图

一灯三控开关接线图

家庭装修中三控开关接线图,附单控和双控开关的接线图

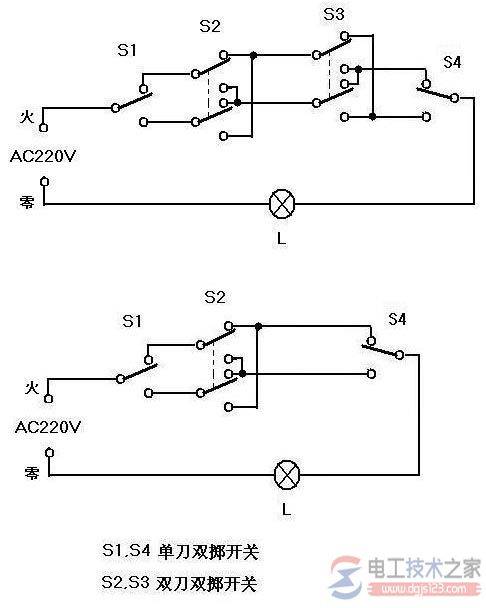

有关一灯三控开关接线图,单刀双掷开关实现一灯三控实物接线图,三个位置控制一个灯,需要两只双控开关加一只中途开关,四个位置控制一个灯,需要两只双控开关加两只中途开关。

电灯三开三控线路图

家庭装修中三控开关接线图,附单控和双控开关的接线图

分享电灯三开三控的线路图,三控开关控制三个灯的路线图,三控开关分别控制三个灯,以及双联开关电路图,开控开关的接线方式,双控开关三控一灯的电路接线图。

单开三控开关接线图及接线方式

家庭装修中三控开关接线图,附单控和双控开关的接线图

单开三控开关的接线图,只要把一火接到进线端子即COM上再连通起来,三根控制线全接到三个L1或三个L2上即可,这就是单开三控开关的接线方法。

一灯三控四控接线实物图(多图)

家庭装修中三控开关接线图,附单控和双控开关的接线图

有关一灯三控四控的接线实物图,一灯四控开关接线图,四个开关控制一灯的接线方法,一灯多控开关接线图,一灯多控电路图,四个开关并联,四个开关的头头相接,尾尾相接。
