墙上的插座怎么接线,插座接线步骤说明


有关插座的接线方法,墙上的插座应该怎么接线,在接线时要注意哪些问题,比如先用试电笔找出火线,然后关闭电源插座再接线,下面具体来看下。

墙上插座的接线方法

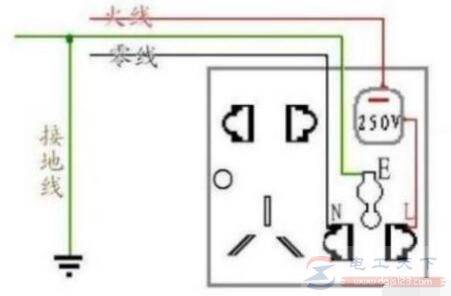

插座接线如图:

L孔接火线,N孔接零线,E孔接地线。

接线时注意:接线前必须断开电源,以防止发生触电事故。

墙上的插座怎么接线,插座接线步骤说明

插座连接方法

1、先用试电笔找出火线;

2、关掉插座电源;

3、将火线接入开关2个孔中的一个A标记,再从另一个孔中接出一根2.5MM2绝缘线接入下的插座3个孔中的L孔内接牢;

4、找出零线直接接入插座3个孔中的N孔内接牢;

5、找出地线直接接入插座3个孔中的E孔内接牢。

注意:零、地线不能接错(一般面对插座左零右火上接地),否则插上用电设备,一开就会跳闸。
