一文看懂插座带开关接线方法


有关插座的接线知识,插座有多种,比如有插座带灯具开关、插座带电路开关等,插座带开关应该怎么接线,在接线时要注意哪些问题,下面一起来了解下。

插座带开关的接线方法

1、插座带灯具开关

插座带开关,可以插电器,也可以控制灯具开关。背面有开关的接线柱和插座的接线柱,对应接好线即可。

先接开关,照明开关只有火线,标识是L,L接照明线路的进线(通往配电箱),L1/L2等接照明线路的出线(通往电灯)。如果是多路开关,可以对应接进线出线,标识L1的为1路,L2的为2路,Ln的为n路。

插座与上述接法相同,火线接L,零线接N,地线接E。注意,一般照明线路的火线比插座的线细一些,不要把线路接错。如果照明线路和插座线路一样粗,为2.5平方的线,可以用电笔进行区分,打开照明线路开关,关闭插座线路,选出有电的一根做好标记,然后再找出 去往灯具的线进行对接灯亮,确定好接入开关接线柱。如果照明和插座公用火线,可以将灯具的照明火线进线端与插座端火线连接。

一文看懂插座带开关接线方法

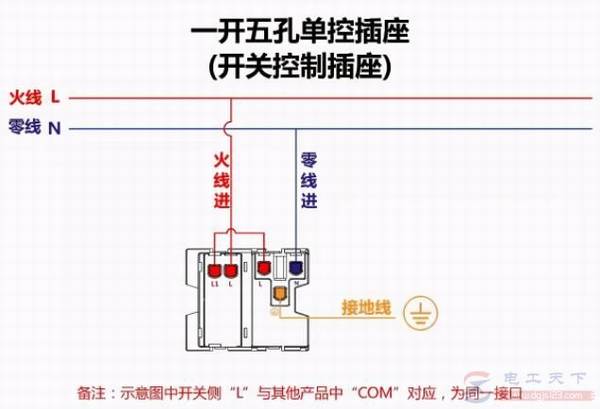

2、插座带电路开关

插座上的开关控制插座电路通断,比如常用的插排或家中带开关的插座,方便通断电路,避免频繁插拔插头。

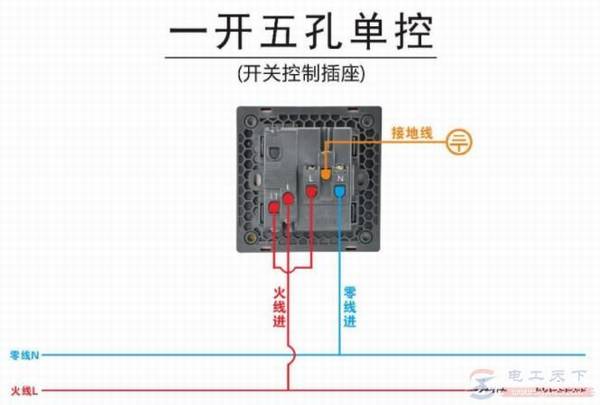

这种插座一般先接火线,火线先进入控制开关L接线柱,将开关L1(LL)出线与插座的L连接在一起,零线接插座的N接线柱,地线接地线的接线柱。

注意,开关控制火线,控制其它线路不管用。

一文看懂插座带开关接线方法

一般照明用线径1.5-2.5平方的电线,插座用线径2.5-4平方的电线,若使用相同线径的电线同时接照明和插座,则照明线路颜色和插座要区分开,避免混淆不清。
