开关插座上L、N、L1代表什么意思


有关开关插座的小知识,在开关插座上有不同的接线柱,单开单控开关是最简单的,只有二个接线柱,而双控与多控开关相对复杂一些,上面有多个接线柱,那么开关插座上L、N、L1代表什么意思,一起来了解下。

开关插座上L、N、L1的含义

1、单联单控开关

开关插座上L、N、L1代表什么意思

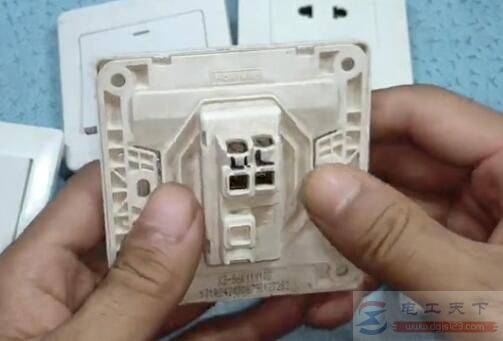

这种开关一般应用于一个开关控制一盏灯,开关背面只有二个接线柱,标志分别为L和L1,其中L接火线,L1接电灯的一个接线柱,电灯的另一个接线柱接零线。

2、双控开关

开关插座上L、N、L1代表什么意思

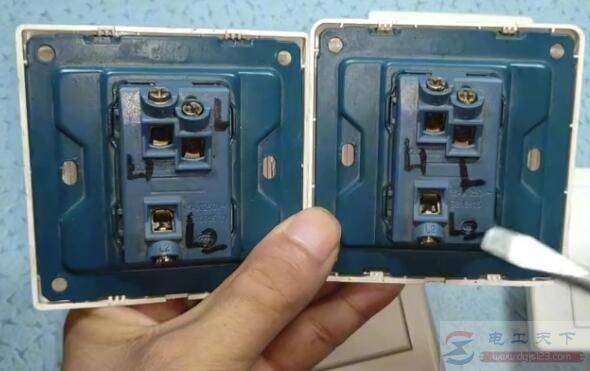

双控开关有三个接线柱,标志分别为L、L1和L2,这种开关一般应用于两个开关控制一盏灯。

在实际接线时,两个开关的L1和L1接在一起,L2和L2接在一起,第一个开关的L接火线,第二个开关的L接电灯的一个接线柱,电灯的另一个接线柱接零线,即可以实现两个开关控制一盏灯。

插座接线时的左零右火

在家中插座接线时,一直有“左零右火”一说,其实是指从插座的正面来看,必须是“左零右火”,而如果从背面来看的话,还是要看具体的接线柱的。

开关插座上L、N、L1代表什么意思

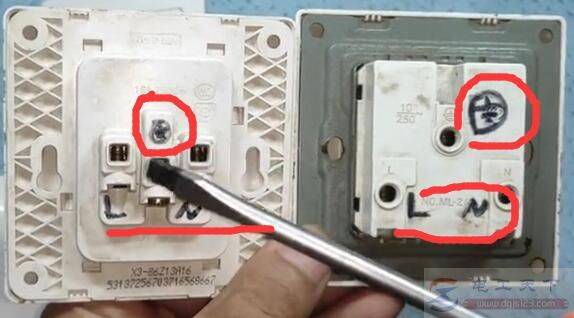

从插座上来看,接线柱的标志分别为L和N,中间有一个圆形的标志,有的没有。

在具体接线时,L接火线,N接零线,中间接地线,对于三孔的插座也是一样的,L接火线,N接零线,中间位置接地线。
