国标规定每根PVC管穿多少根电线


一根PVC穿多少根电线

在国家标准中有规定,电线在PVC线管内的空间应少于等于百分之四十。所以,普通家用PVC穿线管在16毫米大小,假如穿2.5方的电线,只能在其中穿上6根左右的电线。

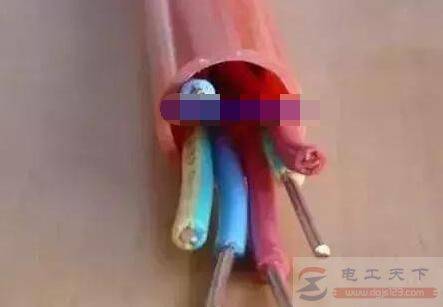

在实际的家庭装修时,应根据实际的线管横截面来判断穿入的电线是否满足这一规定,如图:

国标规定每根PVC管穿多少根电线

在穿线时必须注意,根据在施工现场开设的沟槽进行布排管,在有水房间进行布排管时,电管应布设在墙上、顶上。

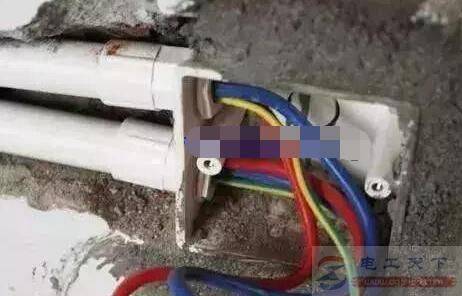

强弱电线均应穿管敷设,不同类线不能安装在同一线管内。在接线过程中,线管交汇处使用接线盒,接线处采用接线帽,接线时注意分色。

国标规定每根PVC管穿多少根电线

为什么要在线管内留下足够的空间?

电线在使用过程中会有发热的现象,为了更好的散热,必须要留下足够多的散热空间。

另外,假设电路出现短路等问题,在穿满的线管中不容易抽出问题电线,为了减轻维修的工作量,必须提前留足线管的空间。

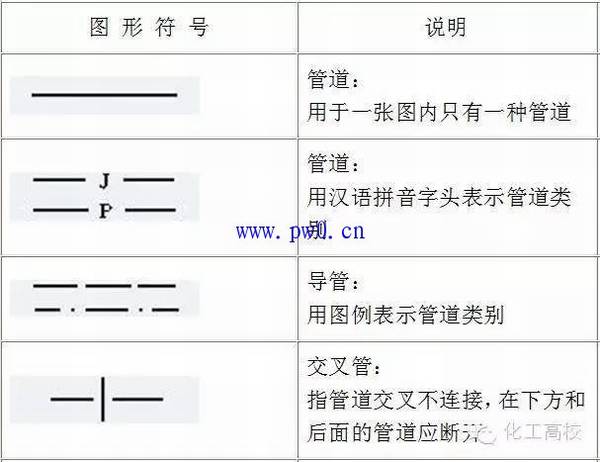

pvc管件表示符号大全

国标规定每根PVC管穿多少根电线

【pvc管件表示符号有哪些?】pvc-U 管件中的字母U原文是unplasticized,是没有添加增塑剂的意思。PVC-U等同于UPVC。是硬质pvc管件的统称。PVC-P管件是软质PVC的代表符号。
