套房水电安装大样点对点布局图解

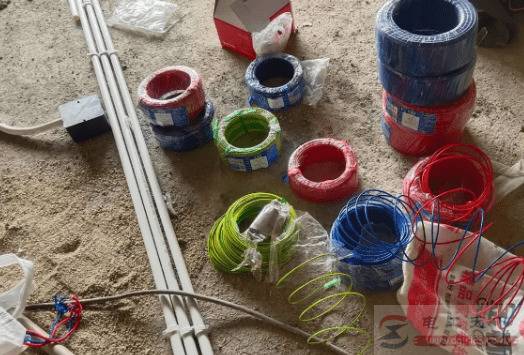

这是以前完成的套房水电,线路的布局是每一个房间一条4平方主线,从空调插座引出到床头插座再分支,两边床头开关插座相连的一条管道,与进门的开关相连组成三控制开关,下面具体来了解下。

套房水电安装点对点布局

如下图:

套房水电安装大样点对点布局图解

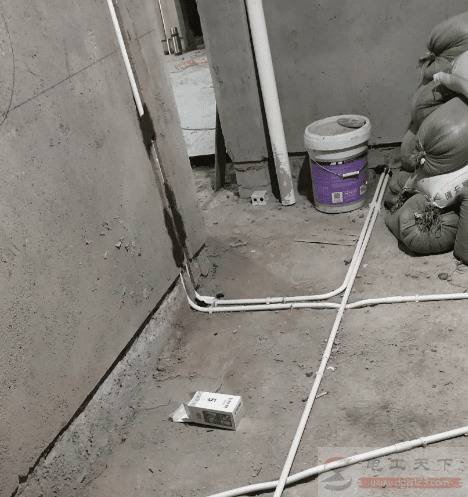

由于瓷砖垫层太薄,线管交叉去开了短地槽,防止影响师傅贴瓷砖,线管铺设也是点对点,没有注重横平竖直。

套房水电安装大样点对点布局图解

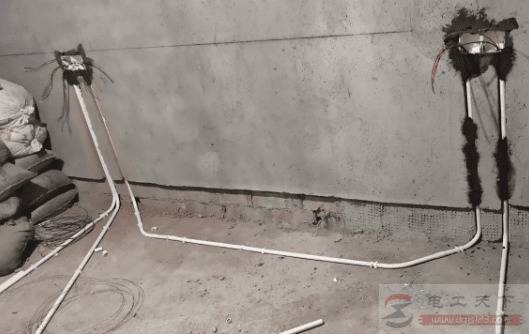

这是客厅的三根网线管道分别去的三个地方。

套房水电安装大样点对点布局图解

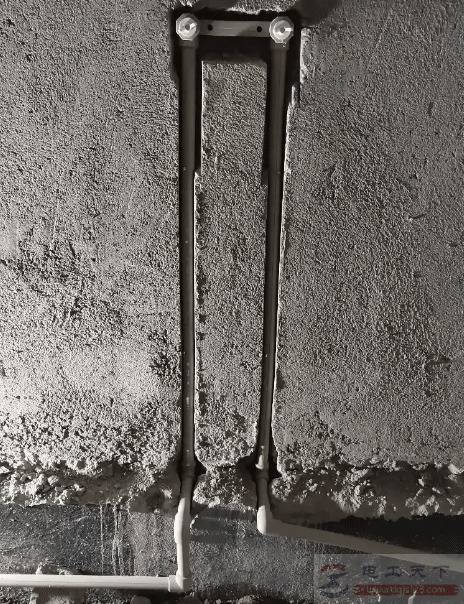

这是加班做的一个卫生间给水,开槽宽度2.8厘米25的管子刚好放进去,固定用钢钉打入侧面的砖头,还是非常方便的,前提是开槽尺寸必须准确。

套房水电安装大样点对点布局图解
