电子镇流器损坏判断方法_电子镇流器接线方法


判断电子镇流器是否损坏的方法,老式的镇流器坏了,一般就是线圈烧断,测量三个镇流器的阻值,以此判断镇流器是否损坏,还可以换启辉器,并介绍了电子镇流器接线方法。

一、电子镇流器损坏判断方法

把启辉器拆下,断开电源,测试镇流器两端即可。

如果镇流器是那种比较老的电感式的,电感式的才可以用这种方法测试线圈是否烧坏。

这种老式的镇流器坏了,一般就是线圈烧断,导致灯管两端没有电压,不会引起灯管烧坏。对于电子镇流器就会有很多情况。

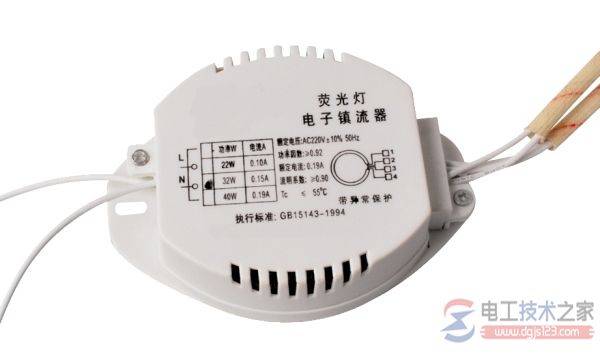

电子镇流器损坏判断方法_电子镇流器接线方法

按上述方法分别测量三个镇流器的阻值,以此判断镇流器是否损坏;还可以换启辉器,看看那个会烧的启辉器是否不可以断开,一直处于通路状态,总之用替换法。

二、电子镇流器接线方法

1、在一端的那两根接电源(一般都比另外四根线较粗一些,且是红色的)。

电子镇流器损坏判断方法_电子镇流器接线方法

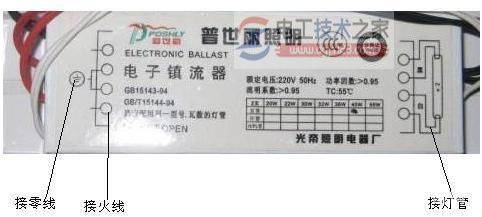

电子镇流器接线图

2、另一端的的那四根(一样粗的)接灯管,从四根线的中间分,两根接一端,另两根接另一端。

这是正常接法,但也一些厂家把电源线设计在四根线的那一端,不过只要区分出那两根是电源线就容易了。电源线通常较粗且是红色。
