一文看懂双联单控开关的实物接线图


双联单控开关实物接线图

双联单控开关有两个独立开关,每个开关有两个接线头,在按动时有两种状态:开或关。

双联单控就是一个开关上2个按钮控制1个目标(灯)的两种状态。火线并联后,进入两个按钮,出来2个火线接入到目标的两个端子。

一文看懂双联单控开关的实物接线图

1、双联单控

一个面板上有两个单控的按钮,且这两个按钮都是单向控制灯具的开关,即只能在固定的一个地方控制灯具的开灭,不同于用于楼梯间处用的双向控制开关,可以在下面开,到上面关。

2、单联双控

有两个有一定距离的按钮同时控制一组灯源。“单联单控”指的是一个按钮控制一组灯源,比如有两侧楼梯的走廊灯的控制等。

联指同一个开关面板上有几个开关按钮。

控指其中开关按钮的控制方式,一般分为:“单控”和“双控”两种。

一文看懂双联单控开关的实物接线图

一文看懂双联单控开关的实物接线图

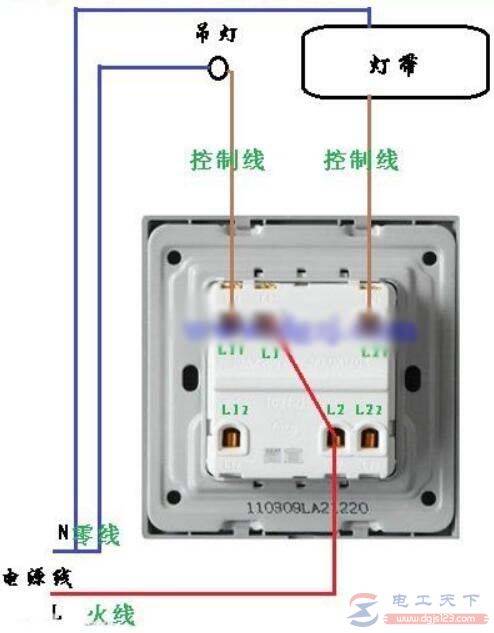

双联单控开关接线实物图与接线方式

一文看懂双联单控开关的实物接线图

有关双联单控开关接线实物图与接线方式,火线并联后,进入两个按钮,出来2个火线到目标的两个端子,双联单控是一个开关上2个按钮控制1个目标(灯)的两种状态。

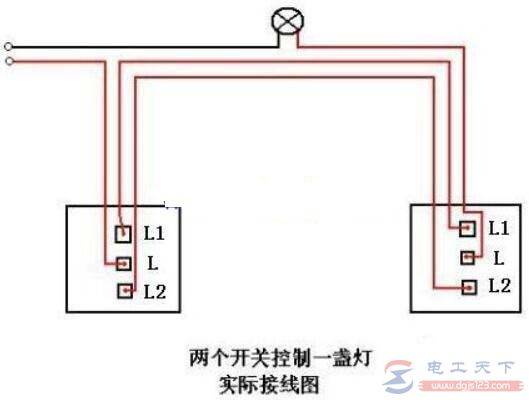

双联单控与双控开关原理_双联双控开关的接线图

一文看懂双联单控开关的实物接线图



有关双联单控与双控开关原理,双联双控开关接线方法,双联开关分为双联单控开关与双联双控开关,双联单控,组合在一起的两个单开,控制两个点位灯光。
