卧室灯三控接线图:三个开关控制一盏灯的接线方法


在卧室装修时为了晚上开关灯方便,都会把卧室的灯做成双控的,在卧室门口可以开关灯,在床头也可以控制,不过还是把卧室灯做三开最好,下面就来看下三个开关控制一盏灯的接线方法。

卧室灯三控接线图(三个开关控制一盏灯)

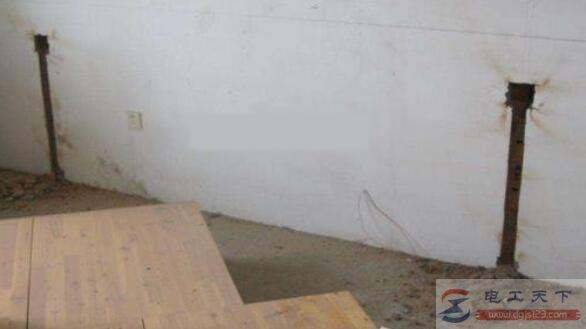

1.在卧室床头两边设计好床头两边开关的位置,开好线槽。

卧室灯三控接线图:三个开关控制一盏灯的接线方法

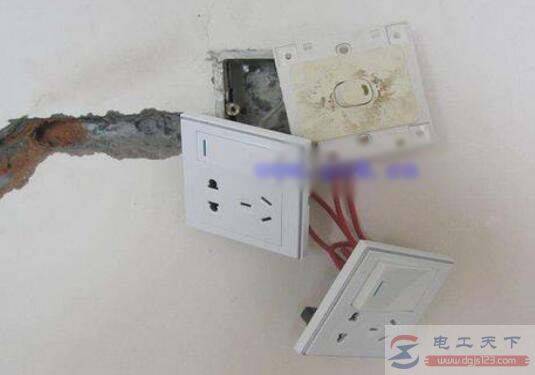

2.开好卧室门口开关线槽,安装好开关。

卧室灯三控接线图:三个开关控制一盏灯的接线方法

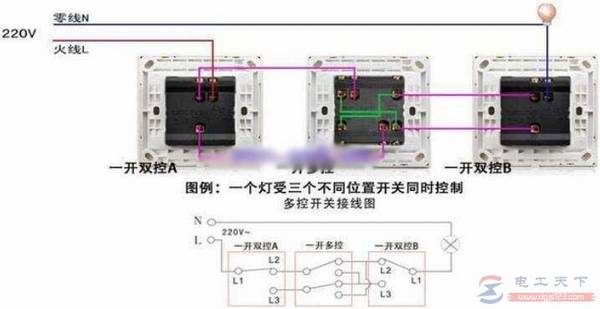

3.上接线图,按下图接线就可以实现三控。

卧室灯三控接线图:三个开关控制一盏灯的接线方法

以上就是卧室灯三控的接线方法,希望对大家有所帮助。

一灯三控开关接线图

卧室灯三控接线图:三个开关控制一盏灯的接线方法

有关一灯三控开关接线图,单刀双掷开关实现一灯三控实物接线图,三个位置控制一个灯,需要两只双控开关加一只中途开关,四个位置控制一个灯,需要两只双控开关加两只中途开关。

一灯三控开关接线图的两种接线方法

卧室灯三控接线图:三个开关控制一盏灯的接线方法

有关一灯三控开关接线图的二种接线方法,分为三个双控开关控制与两个双控加一个双刀双位,线包通过一个开关接220V,可以是双控开关,或一个单刀开关或自锁开关等。

电灯三开三控线路图

卧室灯三控接线图:三个开关控制一盏灯的接线方法

分享电灯三开三控的线路图,三控开关控制三个灯的路线图,三控开关分别控制三个灯,以及双联开关电路图,开控开关的接线方式,双控开关三控一灯的电路接线图。

单开三控开关接线图及接线方式

卧室灯三控接线图:三个开关控制一盏灯的接线方法

单开三控开关的接线图,只要把一火接到进线端子即COM上再连通起来,三根控制线全接到三个L1或三个L2上即可,这就是单开三控开关的接线方法。
