实例学习单开双控开关与双开双控开关的接线方法


双控开关有单开双控、双开双控、三开双控等多种类型,双控可以实现两个开关远距离控制一个或多个设备。

一、单开双控开关常用接法

实例学习单开双控开关与双开双控开关的接线方法

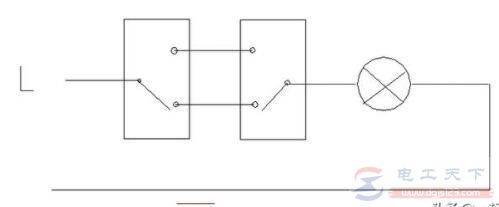

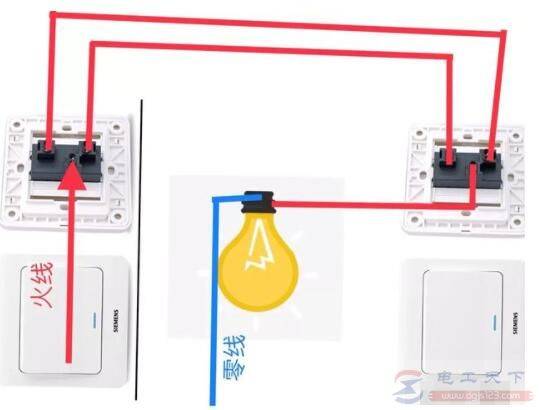

单开双控可以同时两地控制一个用电设备,比如在屋内和屋外安装单开双控控制屋外的灯。

实例学习单开双控开关与双开双控开关的接线方法

二、双开双控开关的常用接法

实例学习单开双控开关与双开双控开关的接线方法

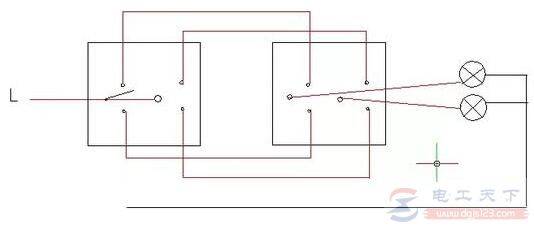

双开双控开关:

实例学习单开双控开关与双开双控开关的接线方法

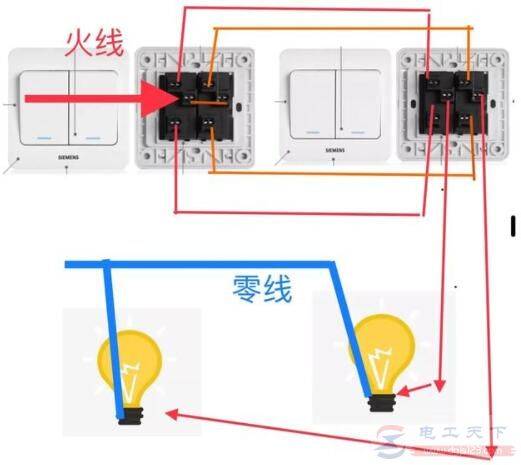

双开双控开关可以分别同时控制两个用电设备。

总结:通过火线共用,使两个开关相互控制,为了后期的安全和维修工作,开关必须要控制火线。
