双控开关的接线入门实例


双控开关是两个开关,一个在进门口,一个在床头柜处,从房顶下来两根线,一根红线是主火线,一根黄线火线绿色的是控制线,就是进门的那个开关线盒。

双控开关的接线方法

第一步:准备工作

我们要准备做单联双控开关中间连接线,从门口到床头柜开关之间我预埋的线是三条线,建议采用不同颜色的三色线。比如红蓝黄

第二步:接线

从灯盒下来两条线,一条红线称为主火线,一条黄线或绿色称为控制线,当然也有用黄绿的。这些都是其次,第一个接线盒是五条线。

灯盒下来两条加双控开关的3条线,把灯盒下来的任意一条线和去第二个双控开关的红线接起来。用绝缘胶布包好,塞进去即可。

第三步:接开关

单联双控开关一共3个接线孔,分别为L,L1L2。开始接开关。

第一个接线盒接了两条线剩余3条线。灯盒下来的剩下一条,直接接在门口第一个双控开关的L上面,串到第二个盒子(床头柜)的剩下两根蓝黄分别接入L1.l2。

第二个接线盒(床头柜)的,里面红蓝黄三条线。红线直接接L,蓝色接L1,黄色接L2。

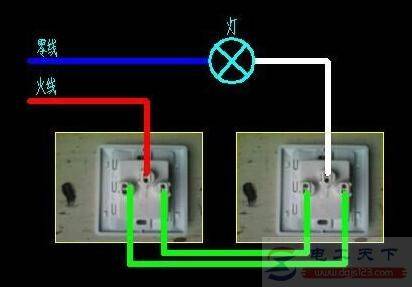

双控开关的接线入门实例

上图中这条白色的线是灯具的控制线,必须在第一个盒子里接线。如果以前施工方在现浇板中已预埋好,则每个盒子就只有3条线。
