多个双控开关接线图示例


本文介绍几个双控开关的接线图,通过双控开关实现开关的多处控制,方便了对电灯等电气设备的开关控制,包括单联双控开关接线图、双联双控开关接线图、三联双控开关接线图。

为实现在多层楼房内实现开关的灵活控制,一般会安装双控开关来达到这一目的,通过双控开关来控制一个电器设备的开与关,而不用楼上楼下来回路了,比如可以在楼下打开开关,等到了楼上以后,可以随手关掉开关,解决了跑上跑下的烦恼。

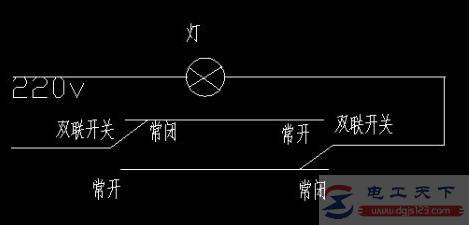

一、单联双控开关接线图

多个双控开关接线图示例

1、单联双控开关原理

单联双控开关是两个单刀双掷开关串联起来后再接入电路。每个单刀双掷开关有三个接线端,分别连着两个触点和一个刀。

2、单联双控开关接法

把两个单刀双掷开关的两个触点分别相连,即开关1的触点1与开关2的触点1相连,开关1的触点2与开关2的触点2相连,然后两个开关的刀做为整个开关的两端接入电灯的两端。

当开关1和2的刀同时接打向各自触点1或同时打向触点2时,电路接通,则灯亮。若两开关的刀一个打向触点1而另一个打向触点2时,电路不通,则灯灭,实现了两个开关都能控制灯。

两个开关可以放在楼梯的上下两端,或走廊的两端,即可在进入走廊前开灯,通过走廊后在另一端关灯,即实现了照明的效果,又避免了人走灯不灭带来的电量浪费。

二、双联双控开关接线图

多个双控开关接线图示例

1、双联双控开关原理

双联双控开关与单联双控开关的原理类似,区别在于双联是2个按钮的开关,单联就只是一个按钮的开关。

双联双控开关是指在一个面板上,通过两个按钮来控制两个用电设备,就是两个开关控制这两条电路。

2、双联双控开关的接线

先将一个双控开关的中间接线柱连接到火线,再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片),然后连接来回线,即用两条绿色导线任意连接上下两个接线柱,零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹),便完成了线路的连接。

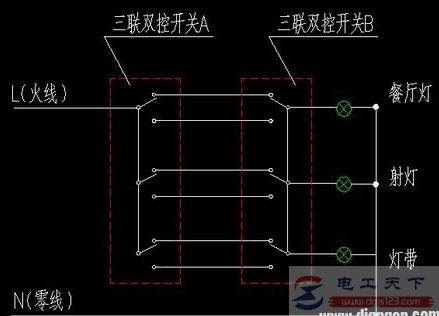

三、三联双控开关接线图

多个双控开关接线图示例

1、三联双控开关的原理

三联双控开关的原理与以上二种双控开关相同。

2、三联双控开关的接线

三联双控开关的的走线,先放一根进火线,放出六根线,每两根是一组,放向其他开关处,每一组线排放到开关处再放一根向灯处,把零线直接放到灯处。这样一来两端的单刀双掷开关都能分别控制电灯的通断。

首先,用一字螺丝刀打开开关的面板、盖板,然后将线头插入接线孔,确定要插到底,然后用一字或者十字螺丝刀拧紧压线螺丝。再用固定螺丝吧安装架和暗盒拧紧,最后扣上盖板和面板。这期间确认接线正确就可以接通电源使用了。

开关安装高度距离地面1.4m,距离门口0.2m处最合适。安装高度可以根据使用的场所来决定,电源线和插座间距不要小于50cm,安装电源插座时,面向插座的左侧接线零线(N),右侧接火线(L),中间应该接保护地线(PE)。

以上就是多个双控开关的接线图,介绍了双控开关的接线原理与接线方法,希望对大家有所帮助。
