五孔一开关插座接线方法图解


五孔一开关插座怎么接线,五孔一开关面板接线分为二种情况,一是开关控制插座,二是开关控制灯,不控制插座,这两种情况下的五孔一开关插座接线图说明,需要的朋友参考下。

一、五孔一开关插座接线图

五孔一开关面板接线分为二种情况:

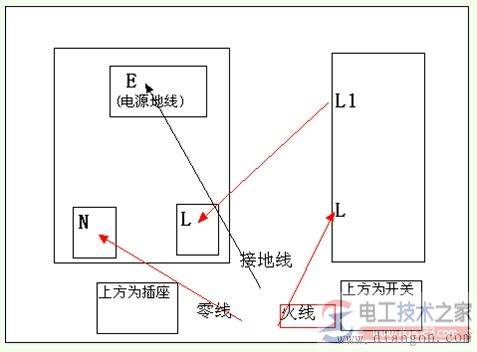

1、开关控制插座,接线请看下图:

五孔一开关插座接线方法图解

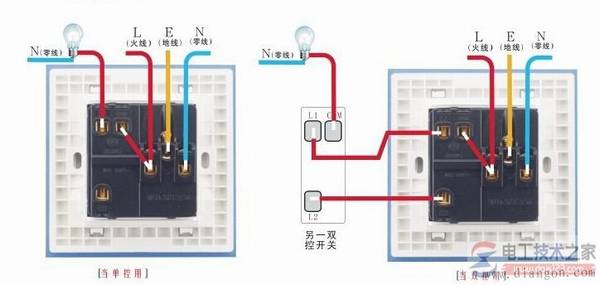

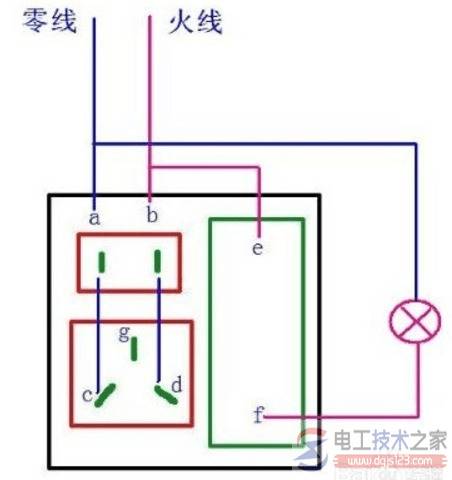

2、开关控制灯,不控制插座,接线请看下图:

五孔一开关插座接线方法图解

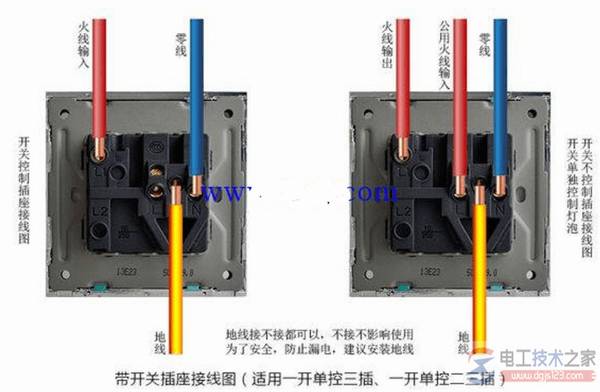

红线是火线;蓝线是零线;黄线是地线 (相关阅读:电线颜色分类  三相电线颜色、中性线颜色与保护地线颜色  )

注意:这种情况灯的零线必须与插座用同一条零线。因为插座一般都有漏电保护器,如果不用同一条零线,漏电保护器就要跳闸。

五孔一开关插座接线方法图解

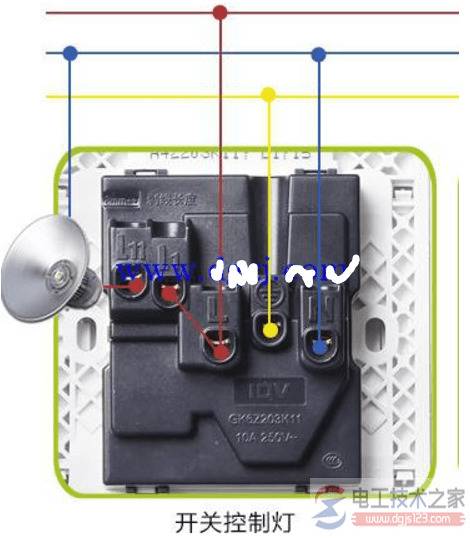

首先,要看一开是单控的,还是双控的。

五孔一开接线图

五孔一开关插座接线方法图解

二、带开关五孔插座的接法方法

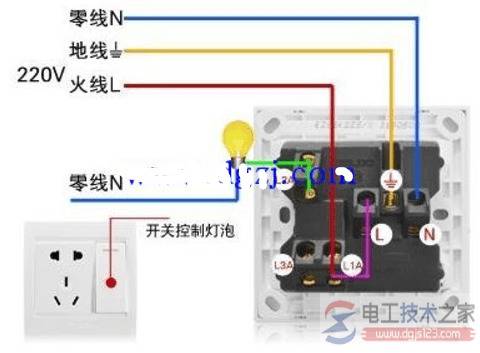

带开关五孔插座的接法:

五孔一开关插座接线方法图解

首先,认识一下带开关五孔插座。

五孔一开关插座接线方法图解

五孔插座的内部已经连好线了,我们只要对应的接入电源就行了。

插座的背面有五个接线柱,分别标有 L、N、E,L1、L11、L12。L接火线,N接零线,E接地线,其他的接法根据插座的用途不同,接法也有所区别。

五孔一开关插座接线方法图解

带开关五孔插座的用途,实际上可以分三种情况:

a、开关控制插座;b、开关控制单控开关;c、开关控制双控开关。

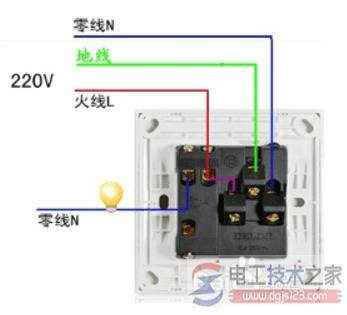

开关控制插座的接线图:

五孔一开关插座接线方法图解

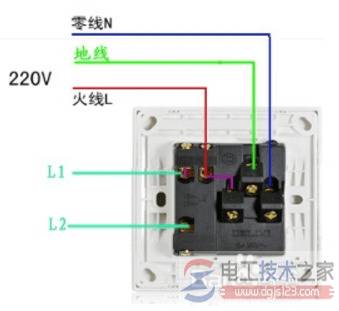

开关控制单控开关的接线图:

五孔一开关插座接线方法图解

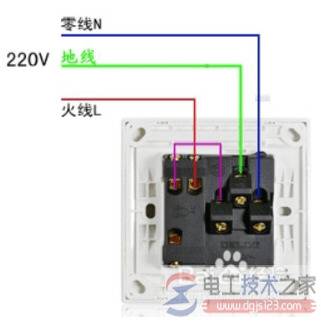

开关控制双控开关,开关需要和双控开关配合,具体链接方法请看我的经验里面双控开关的安装方法。

五孔一开关插座接线方法图解

三、一开五开关孔插座的接线图

开关不适宜大功率电器。

五孔一开关插座接线方法图解

一开五孔插座后面接线孔上有字,开关和插座的 L 都接火线,N 都接零线,PE 接地线,开关的L1接到灯去就欧啦。

五孔一开关插座接线方法图解

孔插座接线图 N接零线,L接火线,另接地符号一个接地线 两个灯的火线进线分别接在开关的一个接口上,另一个接口接到灯座上的接口上,灯的零线不需要接开关或电源插座,插座为火线接L接口,零线接N接口上就可以了。灯的火线进线可直接用导线从电源插座的火线连接过来即可。

两个灯的火线进线分别接在开关的一个接口上,另一个接口接到灯座上的接口上,灯的零线不需要接开关或电源插座,直接接灯座上即可。
