家装双控开关的接线方法


家装双控开关如何接线,开关A接线端子标有L1 、L2  的孔是公共端,接火线,双控线接两边,双控开关接线在两个开关之间加两根双控线,灯的零线和电源零线并联。

一、家装双控开关的接线方法

双控开关接线在两个开关之间加两根双控线。

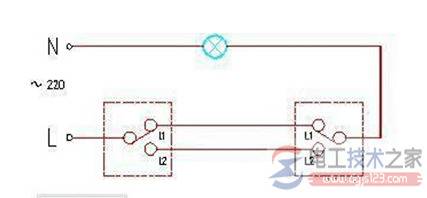

双控开关的接线方法:开关A接线端子标有L1 、L2  的孔是公共端,接火线,双控线接两边(两个孔一般用L11、L22表示)。

开关B接线端子标有L的孔是公共端接灯头线,双控线接两边不分正反(两个孔一般用L1、L2表示)。灯的零线和电源零线并联。

家装双控开关的接线方法

单控双开开关两个,开关上下两根线和另一个开关上下两根线连上,剩下的两个公共点当普通开关接线就行了。

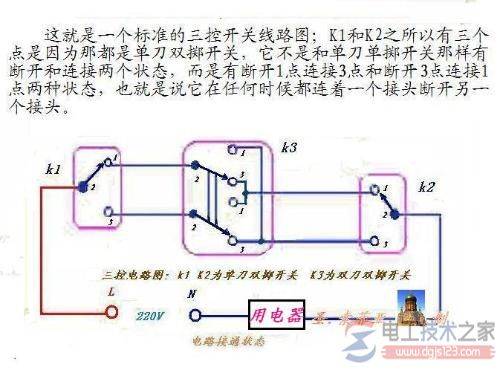

二、多控开关怎么接线

单开双控接线法:开关两个,每个开关有3个接线口,其中一个开关中间接线口连接火线,另一个开关中间接线口连接灯炮,其余4个接线口1接1,3接3,另外灯炮的另一线接零,这样一个单开双控开关接线便完成了。

接线方法:

家装双控开关的接线方法
