公牛一开关五孔插座怎么接线,一开关五孔插座接线图


有关公牛一开关五孔插座的接线图,在正常的电路中,一开关五孔插座怎么接线,公牛一开关五孔插座的接线方式,分二种情况,一是开关控制插座的接法,二是开关控制灯的接法。

公牛一开关五孔插座的接线方法

1、开关控制插座的接法

见下图:

公牛一开关五孔插座怎么接线,一开关五孔插座接线图

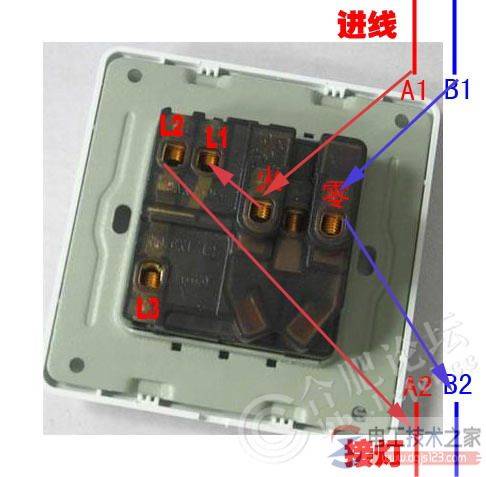

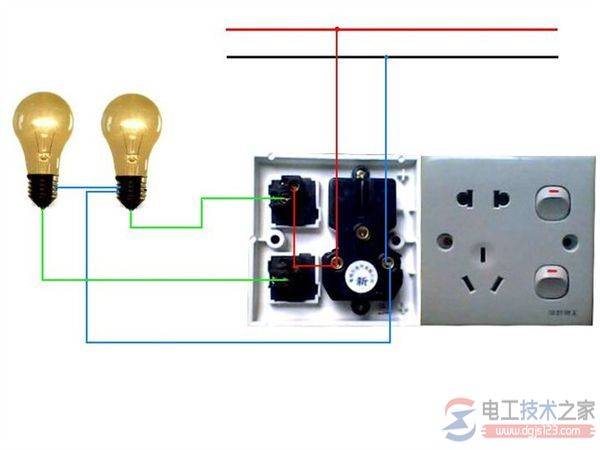

2、开关控制灯的接法

见下图:

公牛一开关五孔插座怎么接线,一开关五孔插座接线图

其中:红色--火线 ;蓝色--零线 ;黄色--地线。

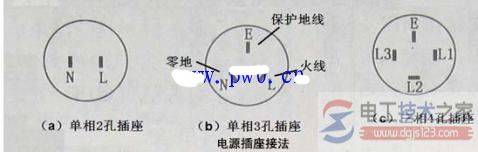

无论什么牌子的一开关五孔插座,即便是外形排列不同,接线原理相同。

如下图:

公牛一开关五孔插座怎么接线,一开关五孔插座接线图

公牛一开关五孔插座怎么接线,一开关五孔插座接线图

说明:

带开关的插座,开关是控制火线的,接线是关键。

接线时注意:先把保护性零线(国标为黄绿双色导线)先连接到三孔插座的中间固定螺丝上,再把零线连分别接到三孔插座和两孔插座的左边(电气规程规定插座的左边为零、右边为火),最后把火线连接在开关的任何一端、另一端分别接在三孔插座和两孔插座的右边即可。
