电线穿管工具穿线器的用法,电工规范穿线法的注意事项


在做弱电工程布线时,一般都是把电线管先埋在墙里,但线管埋好后从里面穿线就会很麻烦,可以考虑使用电线穿线器,可以轻松解决穿线难的问题,这里总结了电工穿线的规范操作方法及注意事项,一起来看下。

一、穿线器:电线穿管的工具

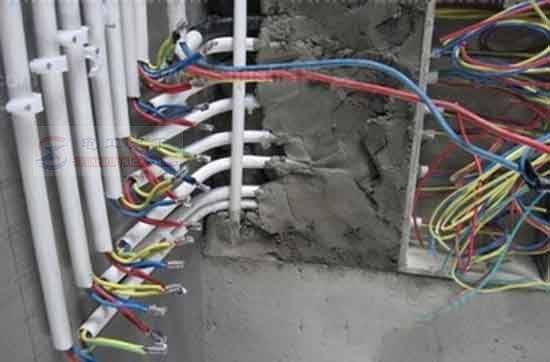

电线穿管工具穿线器的用法,电工规范穿线法的注意事项

传统的穿电线方法,一般在电线管子里放一根小钢丝,之后把钢丝弯过来扣住管子的外沿,将电线绑在钢丝的一头之后去拉另一边的钢丝,然后慢慢的将电线从管子里拉出来。

这种施工方法操作起来很麻烦,极大的增加了装修的时间。

现在,很多都不再用钢丝绳了,而是穿线器,穿线快又不卡线。专业的穿线器外皮都是用钢丝外包胶制成,硬度好又光滑,弯头处也不容易卡。

这种穿线器利用电线的牵引头穿过线头,然后用专业的束紧器固定死,不仅固定效果好,而且施工也方便,节省师傅的穿线的时间,线头穿过束紧器后把其绕成8字型,然后用紧扣弹簧往上一推就好了。

因此,越来越多的电工人师傅喜欢用穿线器,而不用钢丝绳了。

二、规范穿线法

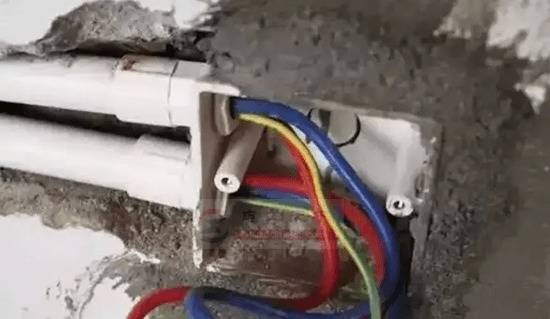

电线穿管工具穿线器的用法,电工规范穿线法的注意事项

1、有些电线会出现较长,或在实际环境中需要转弯绕线的情况下,可以在线管中加点滑石粉,便于电线的抽出。把电线前段部分的绝缘层材料弄掉一点,再把线芯慢慢的固定在盘圈里面。

2、不同电压不同回路的电线,禁止穿在同一个线管中。另外,如果多个照明灯的回路不能互相产生干扰,且不能过多穿线。

3、电线串好后,将导线剪断,如果要将电线接到开关、插座以及接线盒处,记得务必预留多15厘米,还有配电箱中也要留多二分之一的配电箱周长的长度,出到门外的电线则要留一米半左右。

三、穿线器穿线时的注意事项

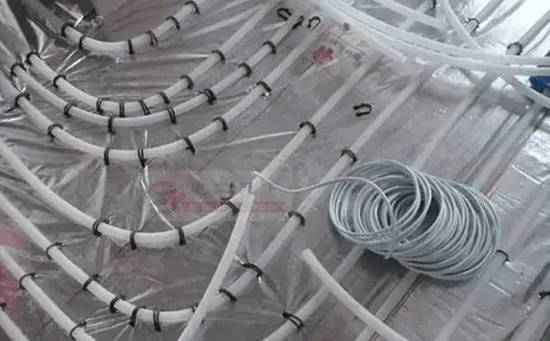

电线穿管工具穿线器的用法,电工规范穿线法的注意事项

1、一定要选用质量较好、线径较大的电线。穿线管应用阻燃PVC线管,购买时可以用手指使劲捏一下,如果捏不破说明质量很好。如果经济许可,也可以选择专用镀锌管。

2、同一根线管中,所通过的电线数量不要太多,以轻松拉得动为准则。流行的标准是管内导线的总截面积不能大于管内径总截面积的%,以不超过3根为限。

3、内电线不可有接头和扭结。管线对接时要用管套,拐弯处要用弯头或三通连接,然后用胶水粘牢,连到电线盒里时要用压脚帽,线管与电线盒必须使用锁扣接口。

4、地暖、空调等大功率电器要单独走线,冰箱等不适宜频繁断电的电器也要单独走线,这些电器在总开关(空气开关)那里要有单独的开关。如果出远门,可以关闭其他电源,只留冰箱电源开启。

5、电线穿管后放入槽内,用水泥或快干粉进行点式固定,即在一条槽上选择几个点进行封闭固定。安装暗盒时,放暗盒的墙洞要大一些,以水泥能够嵌入暗盒与墙洞之间的缝隙中,将暗盒固定牢固,防止日后用松动。

6、布线完成后,一定要让装修公司留下一张详细的“管线图”,将墙壁编上号码,用笔画出电线的走向及具体位置,注明上距楼板、下面及邻近墙面的尺寸,特别应标明管线的接头位置。
