家用灯泡开关怎么接线

1、电源火线接进一个开关的L,然后把所有L串连起来,零线全部接在一起。

单开的六根线全部接在L1上,双联的L1,L2端都要接。通上电源后,开关不管在开或关的位置,L1,L2端总是有一端有电,如果没电,开关坏了。

注意:L1,L2不可以串连,不然灯永远不会亮。

2、有三根线的火线零线和接地线插座一般要接地线。

一文看懂家用灯泡开关怎么接线,附电灯开关接线图

电灯开关的接线方法

1、“2孔一个螺丝锁紧的”为一个接线柱,一个接线柱接进火(开关断开时用电笔试有电的那一根),一个接线柱接出火(直接接灯头的那根线)。

2、开关盒里有3根线,一定要分清楚才能接。一般家庭的开关盒里,由于要接插座,所以,里边有火线(一般为红色,电笔测试时氖管发光)、零线(一般为蓝色或黑色)、地线(规定为黄绿双色线)。

3、开关的一端接进火,一端接出火(注意,2根都是火线哦),出火的那根线千万不能接成零线或者地线,否则开关一开就短路。

判断出火的那根线,要用万用表加一段导线(一定要确认,否则后果很严重),用万用表的电阻档确认开关里的出火的那根线,和灯头的一根线是通的,才能接线。

注意,在测试时一定要断电。

单个开关控制单个电灯泡接线图

一文看懂家用灯泡开关怎么接线,附电灯开关接线图

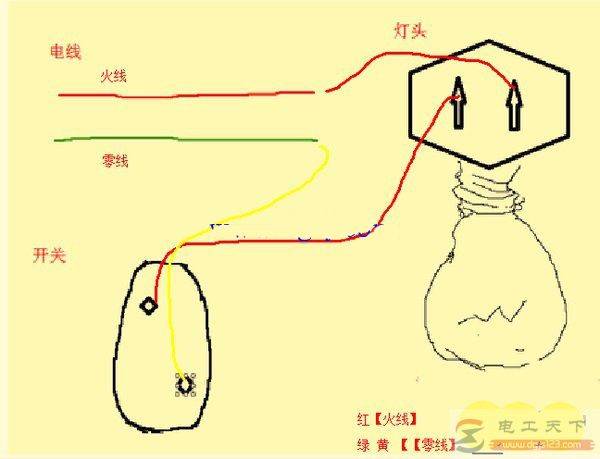

有关一个开关控制单个电灯泡接线图,单开关控制一个电灯泡的接线方法,L2接L2,L3接L3,一个L1接火线,另一个L1接灯泡。
