照明配电箱是什么,照明配电箱怎么用


在各种家庭装修与照明设计中,经常会用到照明配电箱,那么照明配电箱是用来做什么的,照明配电箱是一种什么装置,照明配电箱怎么用,电工天下小编带大家来了解下。

照明配电箱知识及使用注意事项

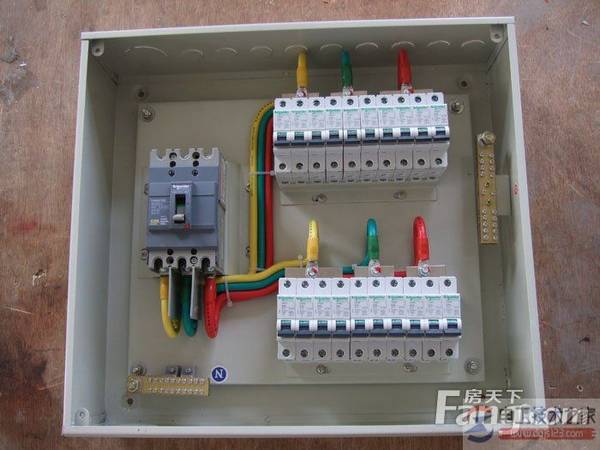

1、照明配电箱

照明配电箱是什么,这是一种将剩余电流动作保护器和空气断路器等在其内部合理组合装配起来,以实现对家庭电源集中控制,对接地、过载、短路等保护功能的基础配电装置。

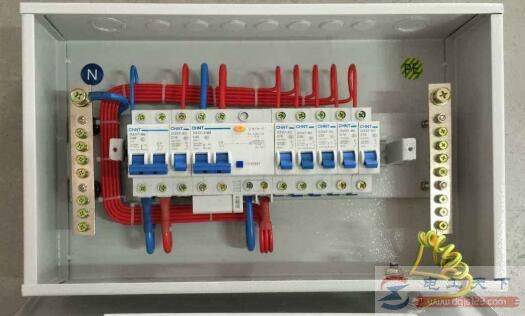

在照明配电箱的内部分别设有保护接地线和中性线的汇流排,大大方便了各种低压配电系统(TT,TN, IT系统)的接线。

2、分类及箱体结构

照明配电箱结构上按安装方式分为封闭悬挂式(明装)和嵌入式(暗装)两种。

照明配电箱的主要结构分为箱壳、面板、安装支架、中性母线排、接地母线排等部件。

在照明配电箱的在面板上有操作主开关和分路开关的开启孔,如果不需要安装全数分路开关时,可以使用封口板将开启孔部分封闭。

在配电箱的进出线敲落孔置于箱壳上、下两面。背面还有长园形敲落孔,可以根据用户需要任意敲孔后使用。照明配电箱按箱体材质又可分为钢箱、不锈钢箱、铁箱和塑料箱等。

照明配电箱是什么,照明配电箱怎么用

3、安装注意事项

照明配电箱怎么来安装,需要注意哪些问题,参考如下:

(1)照明配电箱内部的空气断路器,一般由专业人员根据业主的要求进行装配。空气断路器要以向上操作为合闸的原则进行安装。备用位置要用专用的绝缘材料封堵。

(2)为节约成本,照明或插座回路可采用1p的空气断路器,但每一单相分支回路的负荷电流不宜超过 16A,每一单相分支回路的灯具数不宜超过25个,每 一单相分支回路的插座数不宜超过10个;若灯具和插座混为一个回路时,其中插座数不宜超过5个。

(3)中性线和保护接地线应接在汇流排的端子上,不得混用,且线径要符合要求。

(4)相线、中性线及保护接地线的颜色应符合要求。L1,L2,L3三相的相色分别为黄、绿、红色,中性线 为蓝色,接地线为黄绿双色。

(5)根据使用场合、安全性、操作维护方便性等因素,综合考虑安装高度。一般规定照明配电箱底边距地面高度宜为1.5m。

(6)安装地点要避开潮湿、阳光直射、有腐蚀的地方,防止绝缘老化过快。

(7)照明配电箱要固定牢固、平正。正式投运前,其内部的接线端子要逐个检查拧紧。

(8)配电箱应用标签或记号笔等清晰地标明用电回路的名称,以方便对各个回路的控制和检查。

4、使用注意事项

照明配电箱怎么用,有哪些使用注意事项,参考如下:

(1)新增负载时,需考虑新增电流是否超出控制该回路空气断路器的额定电流。超出时需更换成相应容量的空气断路器。更换空气断路器前要断电,更换后要固定牢固。

(2)在更换空气断路器时,要综合考虑配电箱的额定电流、负载的额定电流等,且更换的空气断路器仍要 以向上操作为合闸的原则安装。

(3)剩余电流动作保护器每月至少试验1次。

(4)配电箱盖应完好无损,操作完毕后及时将盖子盖上。

以上就是照明配电箱的小知识,希望对大家有所帮助。

推荐你看的:

双电源照明配电箱的接线方法

照明配电箱是什么,照明配电箱怎么用

有关双电源配电箱的接线方法,双电源配电箱如何接线,是困扰电工朋友的一个问题,分享有关配电箱的知识,以及双电源配电箱及照明配电箱的接线方法。

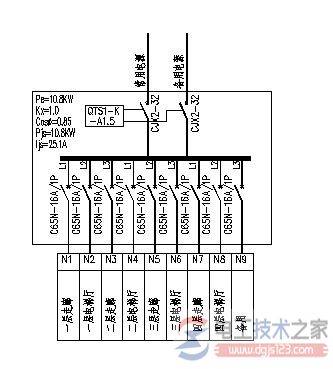

照明配电箱系统图

照明配电箱是什么,照明配电箱怎么用

分享一个照明配电箱系统图,照明设备中配电箱是个关键设备,这里为大家提供一个照明配电箱的系统图。

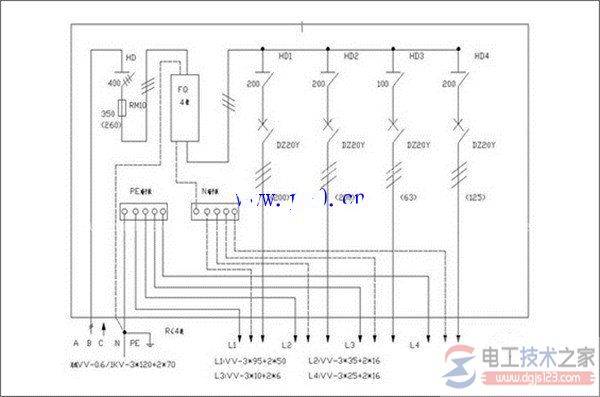

多种照明配电箱的接线图
