串联电容二极管控制三档灯泡不同亮度

如下图:

【图】串联电容二极管控制三档灯泡不同亮度的方法

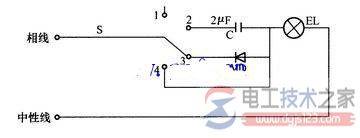

在电路中串联接入电容、二极管从而实现三档控制灯泡不同亮度的电路,灯光的调节借助于多档开关S进行控制:

1、开关S在“1”档时灯泡不亮;

2、在“2”档时,灯泡通过电容连接发出微光(见串联电容让低压灯泡在220V电源上使用);

3、开关在“3”档时,电源经过二极管半波整流给灯泡供电,灯泡亮度约为正常时的一半;

4、当拨到“4”档时,灯泡在额定电压下工作,发出最高亮度。
