【图】电气照明电路施工图的二种类型


有关电气照明电路施工图的二种类型,一是照明系统原理图,表明电气系统各元件间的联接方式、电气系统的工作原理,二是安装接线图,它是安装工程施工的主要图纸。

电气照明电路的施工图

作为实际电路安装的依据,必须是根据国家颁布的有关电器技术标准和统一符号绘制的施工图。

二种常用的照明电路施工图:

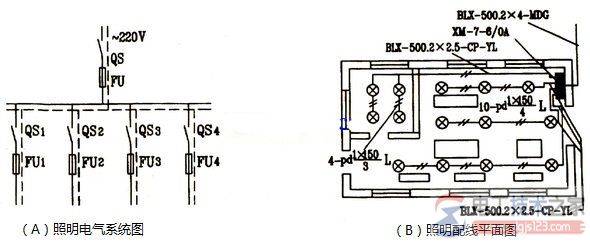

【图】电气照明电路施工图的二种类型

照明系统原理图,它表明电气系统各元件间的联接方式、电气系统的工作原理及其作用(不涉及电气元件的结构及安装情况)。

如上图(A)。

第二种是安装接线图,它是安装工程施工的主要图纸,是根据电气元件的实际结构和安装情况绘制的。

安装接线图只考虑元件的安装配线,而不明显地表示电气系统的动作原理,它往往与平面布置图画在一起,如上图(B)所示,它是工程技术的“语言”,只有看懂它,才能认识和确定图上画的是一些什么电气元件,它们之间应怎样连接和有什么技术要求等,以便照图备料和进行正确的安装。
