不同种类日光灯的线路图接线图与电路图,具有低温低压启动特性的日光灯线路,具有快速延寿启动特性的日光灯线路,具有电子快速启动特性的日光灯线路,无触点启动器线路及单开关控制日光灯接线图等。

日光灯线路的接线图

1、有低温低压启动特性的日光灯线路

具有低温低压启动特性的日光灯线路如图1-1-1。

该电路是为日光灯在气温低、电源电压也低,从而导致启动困难的情况设计的。它是在日光灯的启动器回路串联一只二极管构成的低温启动器线路。

工作原理:当启动器接通时,二极管将交流整为脉动直流,因而镇流器的阻抗减小,使流过灯丝的瞬时电流加大,增加了电子发射能力;同时启动器在断开瞬间其自感电势也较高,故很易将灯管点亮。

图1-1-1a为带按钮开关的二极管低温启动线路;图1-1-1b为二极管直接接入的低温启动线路。

【图】不同种类日光灯的线路图接线图与电路图

2、有快速延寿启动特性的日光灯线路

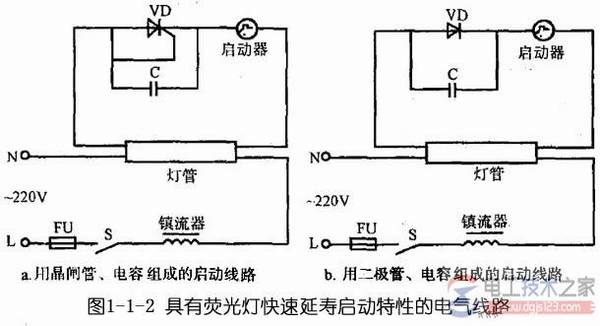

具有日光灯快速延寿启动特性的电气线路如图1-1-2。

工作原理:若将晶闸管或二极管串联在启动器中,就能起到整流作用;而电容并联在晶闸管或二极管两端,则可以分流一部分交流电流,但整流电流将大于分流电流。

启动时,因二极管的作用使镇流器内主要流过直流电流,这时镇流器的直流电阻小于交流阻抗,启动电流要大于未用二极管时的启动电流,使灯丝温度增加,电容在此又起倍压作用而增加了灯管电压,因此能快速延寿启动。

【图】不同种类日光灯的线路图接线图与电路图

3、有电子快速启动特性的日光灯线路

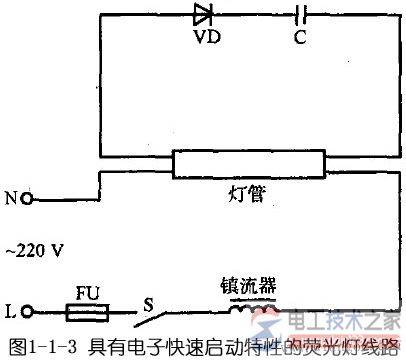

具有电子快速启动特性的日光灯线路如图1-1-3。

该线路用一只二极管和一只电容组成一个简易的电子启动器,它的启动速度快,灯管预热时间短,从而使用寿命延长。这种启动器在冬季也能够一次快速启动。

【图】不同种类日光灯的线路图接线图与电路图

4、无触点启动器线路

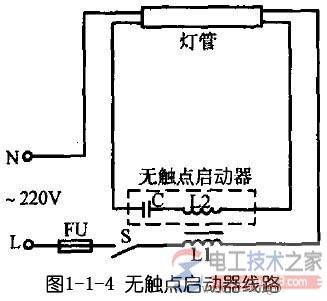

无触点启动器线路如图1-1-4。

由于普通日光灯都要配置启动器才能使用,但启动器启动时将会产生接触火花,因而不适宜在石化、化工、矿山等高危工业部门使用。而这种无触点启动器电气线路则能解决这一问题。

【图】不同种类日光灯的线路图接线图与电路图

五、日光灯使用直流电源的电气线路

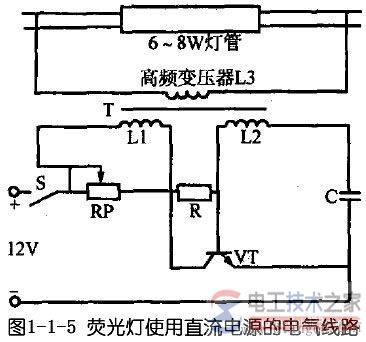

日光灯使用直流电源的电气线路如图1-1-5。

该线路可用来直接点亮6-8W的小功率荧光灯管,线路是由一个三极管VT组成的共发射极间歇振荡器,通过变压器T在次级线圈上感应出间歇高压点亮灯管。

【图】不同种类日光灯的线路图接线图与电路图

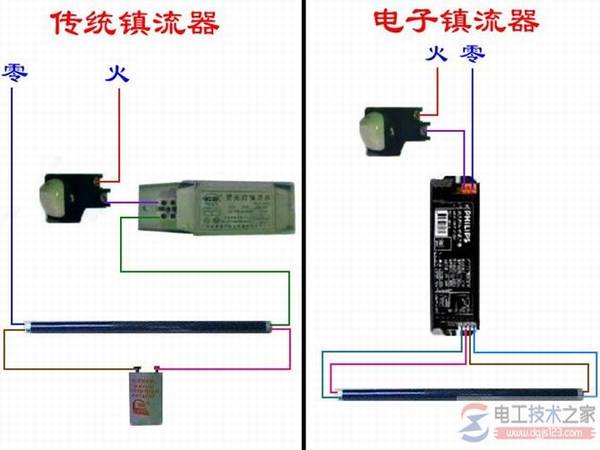

6、单开关控制日光灯接线图

单开关控制日光灯接线图

【图】不同种类日光灯的线路图接线图与电路图
