led双管日光灯接线方法图解


有关led双管日光灯的接线方法,led双管日光灯怎么接线,LED日光灯与传统荧光灯有哪些优点,一幅双管日光灯接线图,大体是电子镇流器,可以采用一个镇流器有六根线的接线方式。

led双管日光灯的接线方法

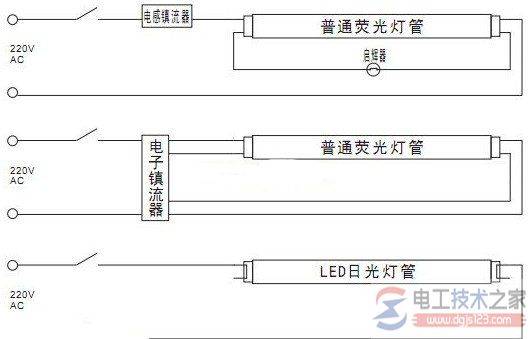

1、led日光灯接线图

led双管日光灯接线方法图解

LED日光灯光源采用高亮度LED,包括冷白、暖白和正白三种色温。

LED日光灯与传统荧光灯相对比有以下优点:

1、节能:比传统荧光灯节电80%;

2、绿色环保:无紫外光、红外光等辐射,不含汞等有害物质,灯体回收无污染;

3、寿命长:正常使用可达5万小时以上;

4、无频闪:LED恒流工作,有效减少LED光衰,启动快,无闪烁,保护眼睛;

5、安装简单, 安装时将原有的日光灯取下换上LED日光灯,并将镇流器和起辉器去掉,让220V交流市电直接加到LED日光灯两端即可。

led双管日光灯接线方法图解

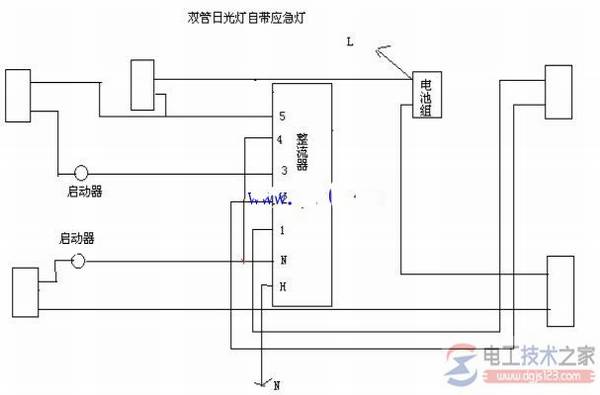

图2,双管日光灯接线图

上图是一幅双管日光灯接线图,大体是电子镇流器。是不是一个镇流器有六根线?

接线方法:把两个镇流器进线也就是红线并联接好,每个镇流器余下4个接头,(这就是一根灯管的灯脚接线)一般是塑料平行线,每根平行线的两个线头接灯管一边的两个灯脚。
