电灯拉线开关的结构图及开关的组装步骤


分享一个电灯拉线开关的结构图,通过实例介绍下该接线开关的组装方法与步骤,虽然接线开关用的不多,但有些情况下还是会用到,这个电灯接线开关的结构图收藏下,以后会用得到。

电灯拉线开关的结构图

如下图,一个普通拉线开关的结构图,该开关的组装可分三步进行。

电灯拉线开关的结构图及开关的组装步骤

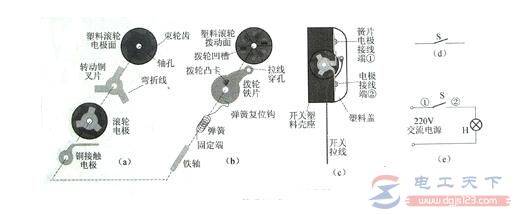

图1,拉线开关的结构图

1、把转动铜叉片弯折后装于塑料滚轮上,把具有弹性的铜电极②压在铜叉片上,便构成塑料滚轮正面的电极结构,如图1(a)所示。

铜叉片能随塑料滚轮转动,俐电极则固定不动,但始终与铜叉片保持良好的接触。

2、把拨轮铁片贴在塑料滚轮背面,压上弹簧,即构成塑料滚轮背面的结构,如图1(b)所示。

拨轮铁片受拉线拉力作用能拨动塑料滚轮转动,拨轮铁片也能在弹簧弹力作用下复位。

3、把铁轴插入装配孔中,将塑料滚轮正面和背面的所有部件组装成为一个整体,再把这个整体嵌入塑料壳内。

最后,在塑料壳底座上安装簧片电极①和用螺丝固定铜电极②,装上拉线。即组成拉线开关,如图1(d)所示。

开关的一般符号如图1(d)所示。

以上就是电灯拉线开关的结构图,以及对该开关进行组装的方法,希望对大家有所帮助。
