白炽灯控制线路的多种方式


有关白炽灯控制线路的多种方式,白炽灯是利用电流的热效应将灯丝加热而发光,分为两地控制一盏灯线路、三地控制一盏白炽灯线路、四地控制一盏灯线路、两个单联开关控制两盏白炽灯线路等。

白炽灯控制线路的方式

白炽灯是利用电流的热效应将灯丝加热而发光的。白炽灯的结构简单,使用可靠,价格低廉,装修方便,是一种应用非常广泛的照明电光源。

1、两地控制一盏灯线路

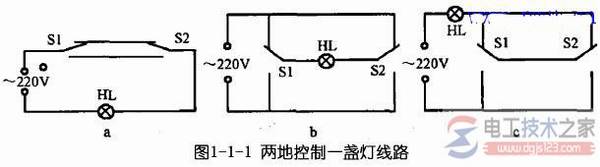

两地控制一盏灯线路如图1-1-1所示。两地控制一盏灯线路一般应用在楼梯上下层或走道的两头等两个不同的地方,能各自独立控制同一盏电灯的点亮或熄灭。

图1-1-1提供了三种不同的接法,S1、S2均为1×2单刀双掷开关,它们都能各自独立控制灯点亮或熄灭。

其中图1-1-1b接法,因每个开关内都同时存在电源的相线与零线,所以安装时比较方便,但维修时需特别注意要谨防相线、零线两端头短路。

白炽灯控制线路的多种方式

2、三地控制一盏白炽灯线路

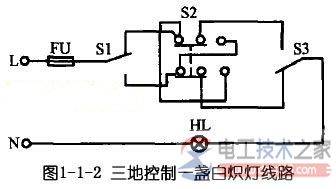

三地控制一盏白炽灯线路如图1-1-2所示。在图1-1-1的基础上,在两个双联开关之间加装一个双刀双掷开关,即可在三个地方控制一盏灯。

白炽灯控制线路的多种方式

3、四地控制一盏灯线路

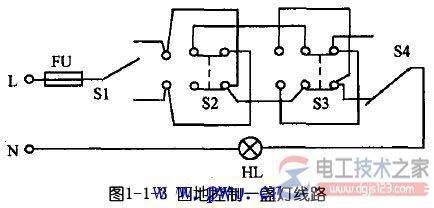

如需在四个地点控制一盏灯,则在三地控制一盏灯的基础上再增加一个双刀双掷开关,如图1-1-3所示。以此类推,就可以实现若干个开关控制一盏灯。

白炽灯控制线路的多种方式

4、五地控制一盏灯线路

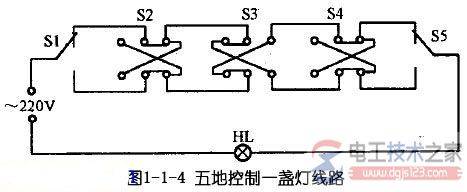

一种五地控制一盏灯线路如图1-1-4。

S1~S5分别安装在5个不同地方,但它们都能各自独立地控制电灯HL的点亮或熄灭。其中,S1、S5用1x2单刀双掷开关,S2~S4要用2x2双刀双掷开关。

白炽灯控制线路的多种方式

5、由两个单联开关控制两盏白炽灯线路

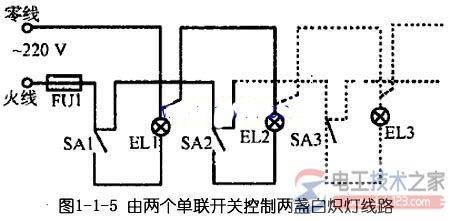

由两个单联开关控制两盏白炽灯线路如图1-1-5。 来自:电工技术之家

EL1与SA1开关串联以后,并联在零线与保险丝FU1的电源输出端;而EL2与SA2开关串联以后,也并联在零线与保险丝FU1的电源输出端。

这样,当SA1闭合时,EL1灯亮;SA2闭合时,EL2灯亮;SA1与SA2同时闭合时,EL1与EL2均会点亮。这是一种分别控制方式,两盏灯分别在两个房间里使用,互不干扰。

白炽灯控制线路的多种方式

6、由两只晶体管构成的多开关控制一盏灯线路

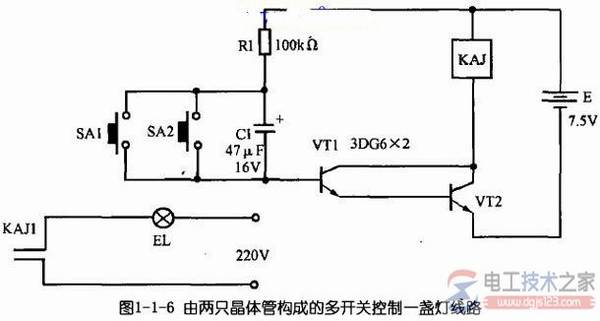

由两只晶体管构成的多开关控制一盏灯线路如图1-1-6所示,作为走道照明十分方便。

SA1、SA2两个开关安装在不同的位置,可在两处对一盏白炽灯EL进行开灯控制,灯泡点亮一段时间以后会自动熄灭。
