四经镇流器荧光灯的工作原理及快速启辉的电路原理


有关镇流器荧光灯的知识,介绍了四线镇流器荧光灯的结构组成及原理,荧光灯快速启辉的电路原理,感兴趣的朋友可以参考下。

1、四线镇流器荧光灯的工作原理

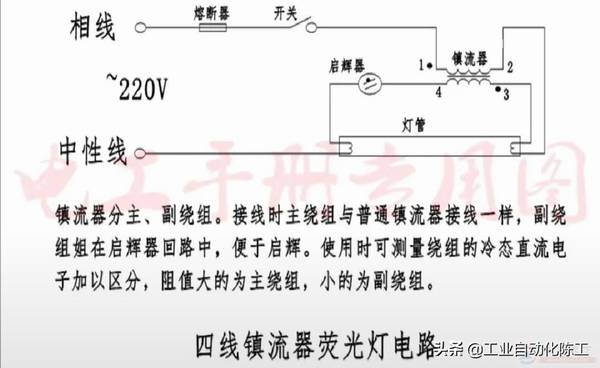

四线镇流器共有二个绕组,一个是主绕组,一个是副绕组。

在接线时主绕组与普通镇流器一样,副绕组接在启辉器回路当中,便于启动镇流器。

此时测量绕组的冷态直流电子,可以快速区分出主副绕组,阻值大的为主绕组,小的为副绕组。

四经镇流器荧光灯的工作原理及快速启辉的电路原理

四经镇流器荧光灯的工作原理及快速启辉的电路原理

四线镇流器有四根引线,分主、副线圈,主线圈的两引线和二线镇流器接法一样,串联在灯管与电源之间。副线圈的两引线,串联在起辉器与灯管之间,帮助起动用。

副线圈匝数少,交流阻抗亦小,如果接入电源主电路中,就会烧毁灯管和镇流器。

因此,把镇流器接入电路前,必须看清接线说明,分清主副线圈。可以借肋万用表来测量检测,阻值大的为主线圈,阻值小的为副线圈。

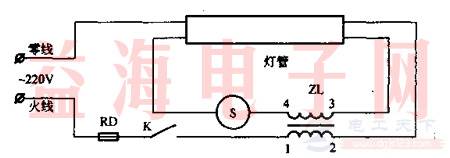

四线镇流器的正确接线方法:

四经镇流器荧光灯的工作原理及快速启辉的电路原理

2、荧光灯快速启辉的电路原理

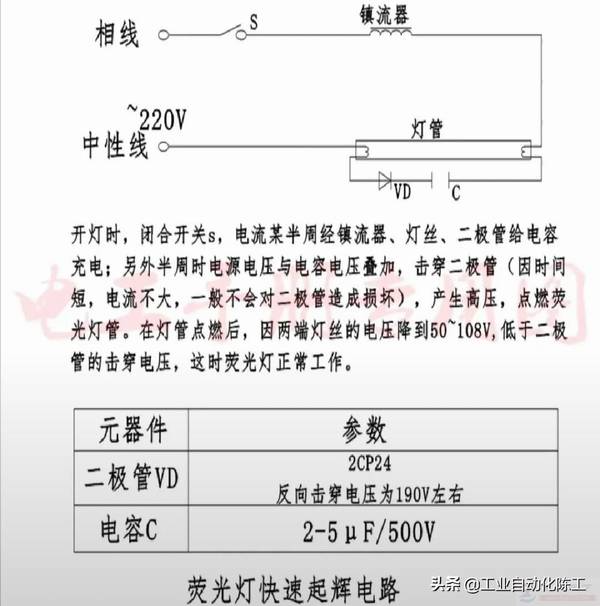

开灯时,闭合开关S,电流前半周经镇流器,灯丝,二极管给电容充电,另外半周时电源电压与电容电压叠加,击穿二极管,产生高压,点燃荧光灯管。

在灯管点燃后,两端灯丝的电压降到50V-180V,低于二极管的击穿电压,荧光灯正常工作。

四线日光灯镇流器接线图示例

四经镇流器荧光灯的工作原理及快速启辉的电路原理

一个四线日光灯镇流器的接线图,日光灯两端有4根线,镇流器上的L接火线,N接零线,四线镇流器有四根引线,分主、副线圈,日光灯镇流器上印有一个详细的接线图,连接时按照接线图连接确保电路正确。

4线荧光灯镇流器接线图及安装说明

四经镇流器荧光灯的工作原理及快速启辉的电路原理

分享一款4线荧光灯镇流器的接线图,传统日光灯管有两种接线方式,LED日光灯管接线方式,并提供了这款镇流器接线图的安装说明,大家参考下。

以上就是四线镇流器荧光灯的工作原理,以及荧光灯快速启辉的电路原理,希望对大家有所帮助。
