发光二极管通电后无法点亮是什么原因


有关发光二极管的使用问题,发光二极管在通电后,不能正常点亮,导致发光二极管无法正常工作,那么发光二极管通电后无法点亮的原因有哪些,与电工天下小编一起来了解下。

发光二极管通电后无法点亮的原因

主要有三种原因,一是加在发光二极管两端的电压小于管子的导通电压,二是发光二极管引脚的正负极接错,三是发光二极管流过的电流过大,将管子烧坏了。

1、加在发光二极管两端的电压过低

发光二极管也是一种二极管,有一定的导通电压,小功率的红色发光二极管,导通电压一般在1.6~2V(高亮度红色发光二极管的导通电压高一些),绿色发光二极管的导通电压一般为1.8~2.4V,蓝色和白色发光二极管的导通电压一般在3~3.3V。

当发光二极管工作时,如果加在管子两端的电压小于导通电压,发光二极管就不会点亮。比如采用两节镍氢电池串联去点亮一个蓝色的发光二极管,两节镍氢电池的电压只有2.4V左右,小于蓝色发光二极管的导通电压,所以管子不能被点亮。

2、发光二极管的正负引脚极性接错

发光二极管通电后无法点亮是什么原因

图1:新的发光二极管引脚长的为正极

发光二极管与普通的二极管一样,其引脚同样有正负极之分,新买的发光二极管,其引脚长的为正极,在使用时如果发光二极管引脚的正负极接错,管子就无法点亮。

3、发光二极管通过的电流过大,管子被烧坏了

发光二极管通电后无法点亮是什么原因

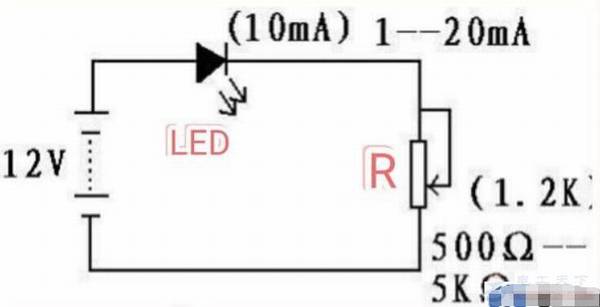

图2:发光二极管的限流电阻

有很多人以为电源电压只比发光二极管的导通电压高了零点几伏,通常会不加限流电阻而直接将发光二极管接入电源电压,在这种情况下,发光二极管通电后极容易损坏(若电流大的话,通电瞬间即坏)。

发光二极管在正常工作时,必须串联一个阻值合适的限流电阻,以限制流过管子的电流,避免超过其最大工作电流。

一般小功率发光二极管的最大工作电流为20mA,正常工作时电流取2~10mA就可以了。

发光二极管通电后无法点亮是什么原因

在图2中,假设发光二极管为蓝色发光二极管,其正向压降为3V,工作电流取5mA,电源电压为12V,则限流电阻R选用1.8KΩ的电阻就可以了。
