led灯条的接线方法,注意led灯条的连接距离


有关led灯条的使用问题,led灯条怎么接线,禁止将DC12V和DC24V接入AC220V上,以免灯珠全部被烧坏,掌握led灯条的安装接线方法,才能保证led灯条的正确安装与安全使用,一起来看下。

led灯条的接线方法

以电源接法为例,介绍下led灯条的安装与接线方法:

LED灯条一般电压为AC220V、DC12V、DC24V三种,在安装前需要选择合适的开关电源供电,电源的大小根据LED灯条的功率和连接长度来定。

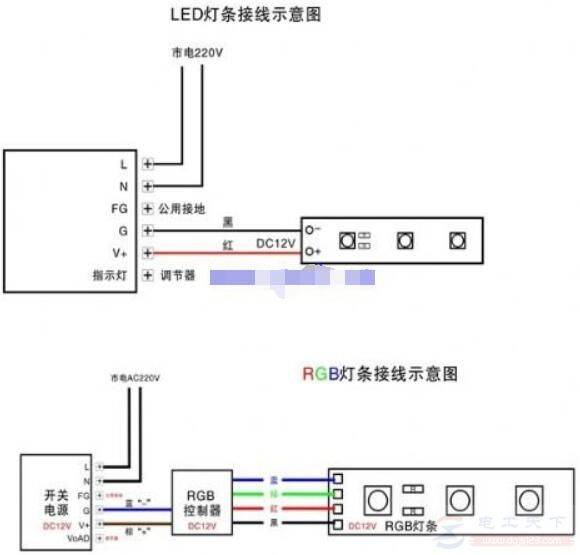

以下是单色的5050贴片和3528贴片LED灯DC12V和DC24V的接线方法:

led灯条的接线方法,注意led灯条的连接距离

用红色线替代正“+”、黑色线替代负“-”来区分,且提供焊接好的“红黑”电源线,直接插到我们提供的灯带开关电源上面就好,“红”色线接入开关电源的正极“+”、黑色线接入开关电源的负极“-”。

注意事项

1、禁止将DC12V和DC24V接入AC220V上,否则灯珠全部烧坏。

2、DC12V也不能接入DC24V的控制电源上;否则功率会增大一倍以上,也容易烧坏灯珠。

3、AC220V灯带直接接入市电。

RGB七彩LED灯带需要使用控制器来实现变幻效果,一般采用4根线来区别黑、红、绿、蓝。

七彩的灯条一般都是共阳极的,即灯条上面有一个是+12V接黑线,其它都是负极“-”,RGB接入相对应的红绿蓝接口或电源线上。

然后,再将另一头的棕色线代表“+”接入开关电源的“V+”,蓝色线代表“-”接入开关电源的“G”(也就是“-”极) 。

注意LED灯条的连接距离

3528系列的LED灯条,其连接距离最长为20米,5050系列的LED灯带,最长连接距离为15米。如果超出了这个连接距离,则LED灯带很容易发热,使用过程中会影响LED灯条的使用寿命。

RGB简易控制器的控制距离为 10到15米,遥控控制器的控制距离为15到20米,最长可以控制到30米距离。

如果LED灯条的连接距离较长,而控制器的控制距离太短时,可以使用功率放大器来分接。

在安装led灯条时,一定要按照厂家要求进行安装,让DC直流电接入AC220交流电上,并严禁LED灯条过负荷运行。
